水性·溶剂系流体用阀 VCC 系列

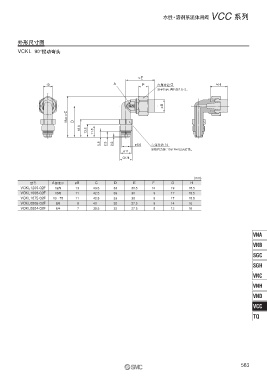

外形尺寸图
VCKL 90°摆动弯头

E
10 A F 六角对边 G H
※手拧后，再拧紧1.5~2。

øB
Max＝C D
18.8 13.8 11.8

5.8 2.8 0.5 ø8.6 六角对边 14
※紧固力矩: 10±1N·m以内拧紧。
ø11
G1/4

(mm)
型号 A部表示 øB C D E F G H
VCKL1209-02F 12/9 13 43.5 33 30.5 10 19 18.5
VCKL1008-02F 10/8 11 42.5 33 30 9 17 18.5
VCKL1075-02F 10·75 11 42.5 33 30 9 17 18.5
VCKL0806-02F 8/6 9 40 32 27.5 8 14 16
VCKL0604-02F 6/4 7 38.5 32 27.5 8 12 16
