水性·溶剂系流体用阀 VCC 系列

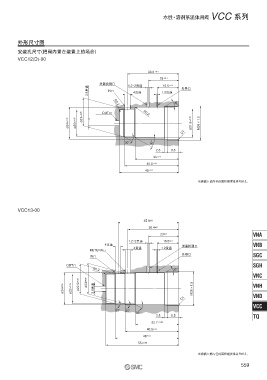

外形尺寸图
安装孔尺寸(把阀内置在装置上的场合)
VCC12(D)-00

38.8 ±0.1
23 ±0.1
泄漏检测口 1.2~2贯通 16.5 ±0.1
3.8贯通 IN口 R0.2 4贯通 1.2贯通 先导口

ø21 ±0.05 OUT口 R0.2 30°
ø24 ±0.05 ø20 ±0.05 ø21.6 ±0.05 M26×1.5
C1

30° 30°
2.5 8.5
33 ±0.1
40.8 ±0.1
45 ±0.1
※阀插入部内径的面粗糙度推荐Rz6.3。

VCC13-00
45.9 ±0.1
38.4 ±0.1
VNA
23 ±0.1
1.2~2贯通 16.5 ±0.1
4贯通 泄漏检测口 VNB
4贯通 1.2贯通
RETURN口
先导口 SGC
IN口
OUT口 SGH
R0.2 30°
VNC
ø24 ±0.05 ø22 ±0.05 ø22.5 ±0.05 ø23 ±0.05 3.8贯通 M26×1.5 VNH
C1 VND
VCC
VCC
30° 30°
30°
2.5 8.5 TQ
32.7 ±0.05
40.5 ±0.1
48 ±0.1
55 ±0.05
※阀插入部内径的面粗糙度推荐Rz6.3。
