Page 157 - 17-流体控制元件
P. 157
VCC 系列

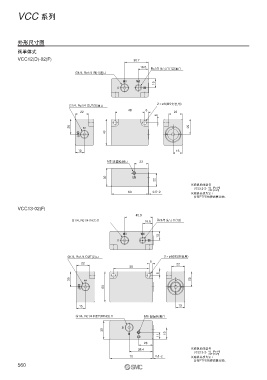

外形尺寸图
阀单体式
VCC12(D)-02(F) 38.7
16.5 Rc1/8 先导口(12)通口
G1/4, Rc1/4 IN(1)通口
15
2×ø6(M5安装用)
G1/4, Rc1/4 OUT(2)通口
48 6
22 22
6
25 25
43
15 15
M5 泄漏检测口 23
30
22
※底板单体型号
VCC12-S- 02 [Rc1/4]
02F [G1/4]
60 0.5~2 ※底板材质为铝＋
含有PTFE的硬质氧化物。
VCC13-02(F)
45.9
G1/4, Rc1/4 IN(1)口 16.5 Rc1/8 先导口(12)
15
G1/4, Rc1/4 OUT(2)口 2×ø6(M5安装用)
6
22 22
58
6
25 25
50
15 15
G1/4, Rc1/4 RETURN(3)口 M5 泄漏检测口
30
11 19
23
38.4 ※底板单体型号
VCC13-S- 02 [Rc1/4]
02F [G1/4]
70 0.5~2 ※底板材质为铝＋
含有PTFE的硬质氧化物。
560
