Page 158 - 17-流体控制元件

水性·溶剂系流体用阀 VCC 系列

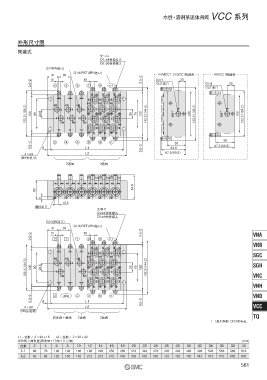

外形尺寸图
集装式
先导口
C4: ø4快换接头
C6: ø6快换接头
G1/4(IN通口)
G1/4(RETURN通口)
31 30 VVMCC1、VV3CC1的场合 VV2CC1的场合
0.5~2 10 1 3 5 10 7 9 n-1 0.5~2 G1/4 20 G1/4 20
OUT通口
OUT通口
〈124.2〉 100 80 22.6 25 75 120 〈144.2〉 120 〈144.2〉 100 〈124.2〉

122.2 142.2 142.2 122.2

50
2
4
10
n
6
8
0.5~2 8 L1 0.5~2 64.9 50 67.5〈69.5〉
4×ø9 L2 67.5〈69.5〉
(M8安装用)
2通阀 3通阀
64.9
50
8
10.5
漏检出口
先导口
C4:ø4快换接头
C6:ø6快换接头
G1/4(IN通口)
G1/4(RETURN通口)
31 30
0.5~2 10 2 1 1 10 3 5 n-1 0.5~2 VNA
VNB
SGC
〈124.2〉 100 80 22.6 25 75 120 〈144.2〉 SGH
122.2 142.2 VNC
VNH

0.5~2 8 3 闸阀 2 L1 4 6 n 0.5~2 VND
VCC
4×ø9 L2 VCC
(M8安装用)
TQ
清洗阀＋闸阀 2通阀 3通阀
〈 〉是先导通口为C6的场合。
L1＝位数／ 2×30＋16 L2＝位数／ 2×30＋32
※位数＝阀数量(清洗阀＋门阀＋其它阀) (mm)
位数 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40
L1 46 76 106 136 166 196 226 256 286 316 346 376 406 436 466 496 526 556 586 616
L2 62 92 122 152 182 212 242 272 302 332 362 392 422 452 482 512 542 572 602 632
561
