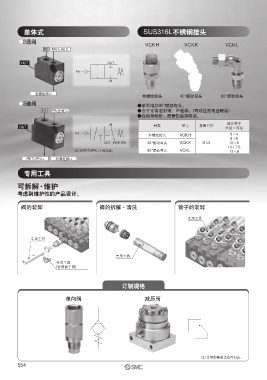

Page 151 - 17-流体控制元件

单体式 SUS316L不锈钢接头
●2通阀
VCKH VCKK VCKL
IN PA(先导)口
OUT OUT
PA
IN
泄漏检测口
外螺纹接头 40°摆动弯头 90°摆动弯头
●3通阀
●系列增加40°摆动弯头。
IN PA(先导)口 ●由于无需密封带，不绝缘。(可对应高电压喷涂)
●在狭窄场所，配管的装卸容易。
IN 种类 型号 接管口径 适合管子
OUT 外径×内径
PA 外螺纹接头 VCKH 6×4
8×6
OUT RETURN 40°摆动弯头 VCKK G1/4 10×8
10×7.5
注) 从RETURN口不能加压。 90°摆动弯头 VCKL 12×9
RETURN口 泄漏检测口
专用工具

可拆解·维护
考虑到维护性的产品设计。

阀的装卸 阀的拆解·清洗 管子的装卸
专用工具

专用工具

专用工具
专用工具
(套筒扳手用)

订制规格
单向阀 减压阀

注) 专用的集装式也可对应。
554
