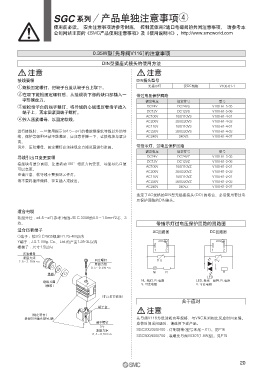

SGC 系列／产品单独注意事项r
使用前必读。 安全注意事项请参考封底， 控制流体用2通口电磁阀的共同注意事项， 请参考本
公司网站主页的《SMC产品使用注意事项》及《使用说明书》。http://www.smcworld.com

0.35W型［先导阀V116］的注意事项

DIN型插座式接头的使用方法
注意 注意

接线要领 DIN插头型号
q旋松固定螺钉，把端子台盖从端子台上取下。 无指示灯 仅DC规格 V100-61-1
w在取下旋松固定螺钉后，从接线块下部的缺口部插入一 带过电压保护回路
字形螺丝刀。 额定电压 规定符号 型号
e旋松端子台的端子螺钉，将导线的心线或压着端子插入 DC24V DC24VS V100-61-5-05
端子上，再牢固紧固端子螺钉。 DC12V DC12VS V100-61-5-06
AC100V 100/110VS V100-61-4-01
r拧入压紧螺母，以固定软线。 AC200V 200/220VS V100-61-4-02
AC110V 100/110VS V100-61-4-01
进行接线时，一旦使用指示（ø4.5～ø7）的橡胶绝缘软导线以外的导 AC220V 200/220VS V100-61-4-02
线，保护等级IP64就不能满足，应注意并撬一下，让接线块与罩分 AC240V 240VS V100-61-4-07
离。
另外，压紧螺母、固定螺钉必须按规定力矩范围进行紧固。 带指示灯、过电压保护回路
额定电压 规定符号 型号
导线引出口变更要领 DC24V DC24VZ V100-61-3-05
DC12V DC12VZ V100-61-3-06
接线块与罩分离后，让罩转动180°相反方向安装，导线导出口便 AC100V 100/110VZ V100-61-2-01
可以变更。
AC200V 200/220VZ V100-61-2-02
※请注意，软导线不要损坏元件灯。
AC110V 100/110VZ V100-61-2-01
请不要将插座倾斜，径直插入或拔出。 AC220V 200/220VZ V100-61-2-02
AC240V 240VZ V100-61-2-07
选定了AC规格的DIN型无插座接头（DO）的场合，必须使用带过电
压保护回路的DIN接头。

适合电缆
软线外径 ：ø4.5～ø7（参考）相当JIS C 3306的0.5～1.5mm 2芯、3
2
芯。 带指示灯过电压保护回路的回路图
适合压着端子
AC回路图 DC回路图
O端子 ：按JIS C2805规定R1.25-4M以内
Y端子 ：J.S.T. Mfg. Co.，Ltd.的产品1.25-3L以内
棒端子 ：尺寸1.5以内
1 2 1 2
压紧螺母
紧固力矩
2.5～3.75Ｎ・m 固定螺钉 V V
紧固力矩
0.5～0.6Ｎ・m
NL R R
垫圈
LED
绝缘孔圈 NL：氖灯、R：电阻 LED：发光二极管、R：电阻
（橡胶） V：可变电阻 V：可变电阻

（指示灯安装处）
关于应对
端子台
注意
（规定符号）
参照「DIN插头型号」表 先导阀V116为低消耗功率规格，与VNC系列相比反应时间更慢。
端子螺钉 应答时间成问题时，请选用下述产品。
3个
紧固力矩 SGC200/300/400 ：订制规格（型号末尾－X1）。见P16
0.4～0.5Ｎ ・m SGC500/600/700 ：装载先导阀V030T(1.8W型)。见P15
