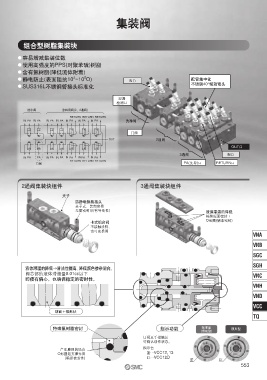

Page 150 - 17-流体控制元件

集装阀
集装阀

组合型树脂集装块

容易增减集装位数
使用高强度的PPS(对聚苯硫)树脂
含有氟树脂(降低流体附着)
5
2
静电防止(表面阻抗10 ~10 Ω) IN口 配管集中化
不锈钢40°摆动弯头
SUS316L不锈钢管接头标准化
泄漏
检测口
洗净阀 涂料用阀(2、3通阀)
RETURN RETURN RETURN
IN PA IN PA IN PA IN PA IN PA IN PA IN PA 洗净阀
门阀
OUT 2通阀
OUT口
3通阀 IN口
IN PA PA IN PA IN PA IN PA IN PA IN PA
RETURN RETURN RETURN
门阀 PA(先导)口 RETURN口

2通阀集装块组件 3通阀集装块组件
夹子
防静电快换接头
夹子式，装卸容易
无需密封带(有导电性)
液体滞溜的降低
树脂端面密封＋
卡式组合阀 O形圈(辅助密封)
不接触涂料，
也可更换阀
VNA
VNB
SGC
SGH
液体滞溜的降低→清洁性提高、降低颜色掺杂混合。
阀芯部的液体滞溜量0.01cc以下 VNC
即使有偏心，也确保稳定的密封性。
VNH
VND
VCC
VCC
球面＋锥形状
TQ
特殊氟树脂密封 指示功能 标准品 膜片型
(滑动型)
目视及手指触及
可确认动作状态。
指示色
产生磨损的场合
O形圈起支撑作用 蓝…VCC12,13
(确保密封性) 红…VCC12D 蓝 红
