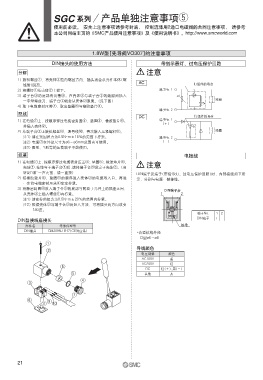

SGC 系列／产品单独注意事项t
使用前必读。 安全上注意事项请参考封底， 控制流体用2通口电磁阀的共同注意事项， 请参考
本公司网站主页的《SMC产品使用注意事项》及《使用说明书》。http://www.smcworld.com
1.8W型［先导阀VO307］的注意事项
DIN接头的使用方法 带指示器灯、过电压保护回路
分解 注意
1）旋松螺丝q，将壳体w拉向螺丝方向，插头就会从元件本体（螺 AC
线管）脱离。 灯组件的场合
2）将螺钉q从壳体w上拔下。 端子No.1
3）端子台e的底部有切槽o，在壳体w与端子台e的缝隙间插入
一字型螺丝刀，端子台e就会从壳体w脱离。（见下图） 线圈
4）取下电缆密封压盖r，取出垫圈t与橡胶垫片y。
端子No.2
配线
DC 灯组件的场合
1）在电缆u上，按顺序穿过电缆密封盖r、垫圈t、橡胶垫片y， 端子No.1
（＋）
并插入壳体w。
2）从端子台e上旋松螺丝!1，通导线!0、再次旋入压紧螺钉!1。 线圈
注1）请在紧固扭力为0.5N･m±15%的范围下拧紧。 端子No.2
注2）电缆u在外径尺寸为ø6～ø8mm范围内可使用。 （－）
注3）图形、Y形等的压着端子不能使用。
组装 电接线
1）在电缆u上，按顺序穿过电缆密封压盖r、垫圈t、橡胶垫片y、 注意
壳体w，接线与于端子台e后，请将端子台e设定于壳体w。（当
听到“啪”一声之前，请一直按） DIN端子及端子（带指示灯、过电压保护回路）时，内部接线如下所
2）按橡胶垫片y、垫圈t的顺序进入壳体w的电缆导入口、再进 示，分别与电源一侧接线。
一步将电缆密封压盖r牢牢拧紧。
3）将静密封圈i放入端子台e的底部与附着于元件上的插座之间，
DIN端子台
从壳体w上插入螺丝q再拧紧。 1 2
注1）请在拧的扭力为0.5N･m±20%的范围内拧紧。
注2）根据壳体w与端子台e的组入方法，可将插头的方向改变
180度。 1 2
端子No. 1 2
DIN型接线座接头 DIN端子 ＋ －
部件名 零部件型号 接地
DIN插头 GM209NJ-B17（CE对应品）
･合适软线外径
D型ø6～ø8
q
导线颜色
w
电压规格 颜色
AC100V 蓝
AC200V 红
y DC 红（＋）、黑（－）
t 其他 灰
r
e
u
i o
!1 !0
21
