冷却液阀 SGC 系列

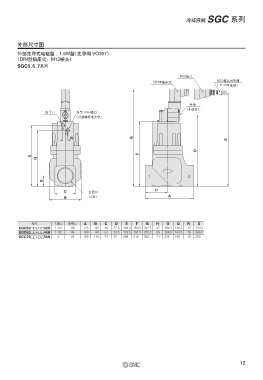

外形尺寸图

外部先导式电磁型 ：1.8W型（先导阀 VO307）
（DIN型插座式、M12接头）
SGC5、 6、 7系列

M12接头
DIN型插座式 M12接头用电缆
（ P.13可选项）

手动
（非锁定）
先导口 先导 EXH通口
〈过滤器标准安装〉

12
PE
R G S

O
F
E
Q

1 2
D

C 主通口 H
B （2处） A

型号 主通口 先导口 A B C D E F G H O Q R S
SGC52□□-□□32H 1 1/4 1/8 125 82 55 27.5 158.3 168.3 252.3 57 185.3 145.3 13 243.3
SGC62□□-□□40H 1 1/2 1/4 140 98 61 30.5 179.5 191.5 275.5 59 208.5 163.5 19 266.5
SGC72□□-□□50H 2 1/4 160 115 74 37 206 218 302 71 235 190 19 293
