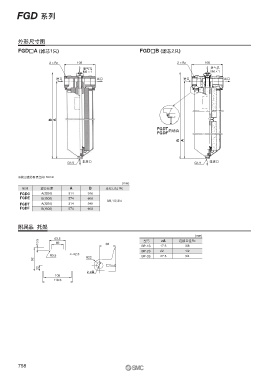

FGD 系列




        外形尺寸图

        FGD□A (滤芯1只)                                   FGD□B (滤芯2只)

                    2×Rc       108                                   2×Rc       108
                                 泄气孔                                              泄气孔
                                 M6×1                                             M6×1
                       进口             出口                               进口              出口








                     B  A
                                                             FGDT 的场合
                                                             FGDF
                                                                      B  A



                                 排液口                                             排液口
                           G1/4                                             G1/4

        ※拔出滤芯所需空间: 50mm
                                                (mm)
         系列      滤芯长度       A      B      连接口径 Rc
         FGDC    A(250)   314     346
         FGDE    B(500)   574     606
                                          3/8,1/2,3/4
         FGDT    A(250)   314     349
         FGDF    B(500)   574     608


        附属品�托架
                                                                            (mm)
                      63.5
                10.5  46                                型号     øA     连接口径Rc
                                          62
                                                       BP-1S  17.5      3/8
                                                       BP-2S  22        1/2
                              2.3
                    R3.5          R22                  BP-3S  27.5      3/4
              92
                22
                                  2-øA
                      108
                      118.6

















        758
