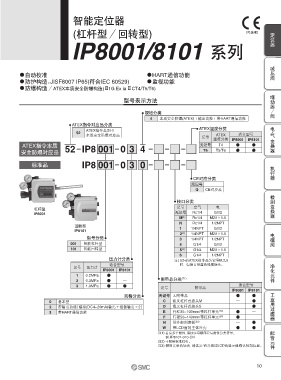

智能定位器

(杠杆型／回转型) [可选项] 定位器

IP8001/8101 系列

减压阀

●自动校准 ●HART通信功能
●防护构造： JISF8007 IP65(符合IEC 60529) ●监视功能
●防爆构造／ ATEX本质安全防爆构造(@1G Ex ia @ CT4/T5/T6)
继动器／阀
型号表示方法

规格分类
4 本质安全防爆(ATEX)＋输出功能＋带HART通信功能
ATEX指令对应品分类 电
ATEX温度分类
ATEX指令类别-1 - 气
52
本质安全防爆对应品 ATEX 适合型号
记号 变换器
温度分类 IP8001 IP8101
ATEX指令本质 无记号 T4 ● ●
安全防爆对应品 52 IP8 001 0 3 4 T6 T5/T6 ● ●

标准品 IP8 001 0 3 0 执行器

CE对应分类
无记号 —
Q CE对应品
检测变换器
接口分类
记号 空气 电
杠杆型
IP8001 无记号 Rc1/4 G1/2
注)
M Rc1/4 M20×1.5
N Rc1/4 1/2NPT
回转型
IP8101 1 1/4NPT G1/2 电磁阀
注)
2 1/4NPT M20×1.5
型号分类 3 1/4NPT 1/2NPT
001 智能杠杆型 4 G1/4 G1/2
101 智能回转型 5 注) G1/4 M20×1.5
6 G1/4 1/2NPT
压力计分类 注) 52-的ATEX指令品为记号M,2,5
适合型号 时，电接口带蓝色线缆接头。 净化元件
记号 压力计
IP8001 IP8101
1 0.2MPa ● —
2 0.3MPa ● — 附带品分类 注1)
3 1.0MPa ● ● 记号 附带品 适合型号
IP8001 IP8101 工业用过滤器
规格分类 无记号 无附带品 ● ●
0 基本型 C 拨叉杠杆式接头M — ●
2 带输出功能｛模拟(DC4~20mA)输出＋报警输出×2｝ D 拨叉杠杆式接头S — ●
3 带HART通信功能 E 行程35~100mm/带杠杆单元 注2) ● —
F 行程50~140mm/带杠杆单元 注2) ● —
H 带外部刻度板 注3) — ●
W 带LCD窗的主体外壳 ● ● 配管元件
注1) 若有多个附件，请按字母顺序记写附件分类符号。
例： IP8101-010-CH
注2) 不附带标准杠杆。
注3) 侧面安装的场合，请选定-W并通过LCD的显示值确认控制位置。
