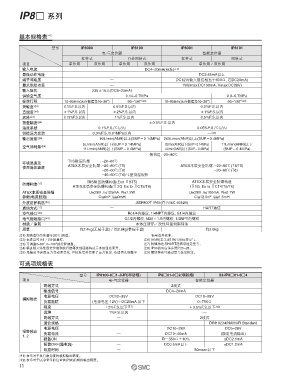

IP8□ 系列

基本规格表 注1)

型号 IP8000 IP8100 IP8001 IP8101
电-气定位器 智能定位器
杠杆式 凸轮回转式 杠杆式 回转式
项目 单作用 双作用 单作用 双作用 单作用／双作用
输入电流 DC4~20mA(标准) 注2)
最低动作电流 — DC3.85mA以上
端子间电压 — DC12V(输入阻抗相当于600Ω, 在DC20mA)
最大供给功率 — 1W(Imax:DC100mA, Vmax:DC28V)
输入阻抗 235±15Ω(DC4~20mA) —
供给空气压 0.14~0.7MPa 0.3~0.7MPa
标准行程 10~85mm(允许振摆角10~30°) 60~100° 注3) 10~85mm(允许振摆角10~30°) 60~100° 注3)
灵敏度 注4) 0.1%F.S.以内 0.5%F.S.以内 0.2%F.S.以内
直线度 注4) ±1%F.S.以内 ±2%F.S.以内 ±1%F.S.以内
迟滞 注4) 0.75%F.S.以内 1%F.S.以内 0.5%F.S.以内
重复精度 注4) ±0.5%F.S.以内
温度系数 0.1%F.S./℃以内 0.05%F.S./℃以内
供给压力变动 0.3%F.S./0.01MPa以内 — 注5)
输出流量 注6) 80L/min(ANR)以上(SUP＝0.14MPa) 200L/min(ANR)以上(SUP＝0.4MPa)
5L/min(ANR)以下(SUP＝0.14MPa) 2L/min(ANR)以下(SUP＝0.14MPa) 11L/min(ANR)以下
空气消耗量 注6)
11L/min(ANR)以下(SUP＝0.4MPa) 4L/min(ANR)以下(SUP＝0.4MPa) (SUP＝0.4MPa)
一般构造： -20~80℃
TIIS耐压防爆 ： –20~60℃
环境温度及
使用流体温度 ATEX本质安全防爆： –20~80℃(T5) ATEX本质安全防爆： –20~80℃(T4/T5)
–20~60℃(T6) –20~60℃(T6)
–40~60℃(T6)/-L型低温规格
TIIS耐压防爆构造(Exd 2BT5) ATEX本质安全防爆构造
防爆构造 注7)
ATEX本质安全防爆构造(22G Ex ib 2CT5/T6) (21G Ex ia 2CT4/T5/T6)
ATEX本质安全防爆 Ui≤28V， Ii≤125mA， Pi≤1.2W Ui≤28V， Ii≤100mA， Pi≤0.7W
参数(电流回路) Ci≤0nF， Li≤0mH Ci≤12.5nF， Li≤1.5mH
外皮防护构造 注8) JISF8007 IP65(符合IEC 60529)
通信方式 注7) — HART通信
空气接口 注9) Rc1/4内螺纹、 1/4NPT内螺纹、 G1/4内螺纹
电气配线接口 注9) G1/2内螺纹、 M20×1.5内螺纹、 1/2NPT内螺纹
材质／涂装 本体压铸铝／改性环氧树脂烤漆
质量 约2.4kg(无端子盒)／约2.6kg(带端子盒) 约2.6kg
注1) 规格值均为常温时(20℃)的值。 衡电流并校准。
注2) 标准品可为1／2分段量程。 注6) (ANR)表示JIS B0120标准空气。
注3) 可调整0~60°， 0~100°的行程调整。 注7) 防爆构造与HART通信须选定型号。
注4) 精度相关特性因定位器和执行器等其他回路构成元件的组合而异。 注8) IP66的对应请参照P.25~28。
注5) 虽输出不会因压力变动而变化，但校准后若变更了压力设定，也请再次调整平 注9) 螺纹种类可通过型号选定指定。

可选项规格表

型号 IP8100-0□1-J/JR(非防爆) IP8□01-0□2(非防爆) 52-IP8□01-0□4
项目 电-气定位器 智能定位器
配线方式 2线式
输出信号 DC4~20mA
电源电压 DC12~35V DC10~28V
模拟输出
负载阻抗 (电源电压-12V)÷DC20mA 以下 0~750Ω
精度 ±2%F.S.以下 注1) ±0.5%F.S.以下 注2)
迟滞 1%F.S.以内 —
配线方式 — 2线式
适合规格 — — DIN19234/NAMUR Standard
电源电压 — DC10~28V DC5~28V
报警输出
负载电流 — DC10~40mA (额定电流输出)
1, 2
报警ON — R＝350Ω±10% ≥DC2.1mA
报警OFF(漏电流) — DC0.5mA以下 ≤DC1.2mA
响应时间 — 50msec以下
注1) 表示对于执行器角度的模拟输出精度。
注2) 表示对于LCD显示的位置值(P值)的模拟输出精度。
