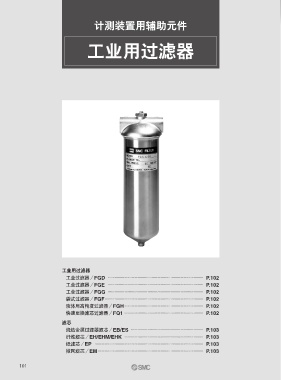

工业用过滤器
计测装置用辅助元件

工业用过滤器 Best Pneumatics

工业用过滤器 工业过滤器 FGD 工业过滤器 FGE
●中流量过滤(最大230L/min)
●小流量过滤(最大60L/min)
●可选择防静电规格(FGDE、FGDF)。
(带防止盖子飞出的机构)
●使用铁、SUS316外壳，适用于多种流体。 ●采用V形带形式，滤芯易于更换
●螺栓紧固型使用氟树脂垫圈和SUS304外壳，
适用于多种流体。

系列 连接口径 最高使用压力 使用温度(℃) 系列 连接口径 最高使用压力 使用温度(℃)
FGD Rc3/8,1/2,3/4 0.7,1MPa MAX.80 FGE R1,2 0.7MPa MAX.80

工业过滤器 FGG 袋式滤器 FGF
●大流量过滤(最大350L/min) ●高浊度·高粘度液体的过滤。
●采用V形带形式，滤芯易于更换 ●大流量的过滤(最大2000L/min)
(带防止盖子飞出的机构) ●袋状滤芯可捕捉固体异物，处理简单。
●最适合洗净液的过滤器。

系列 连接口径 最高使用压力 使用温度(℃) 系列 连接口径 最高使用压力 使用温度(℃)
Rc2,4 B 法兰,
FGG Rc2 0.7MPa MAX.80 FGF 0.5MPa MAX.80
6 B 法兰
液体用高精度过滤器 FGH 快速更换滤芯过滤器 FQ1
●过滤效率:去除99%以上。 ●小流量的过滤(最大30L/min)
●过滤精度:可选择0.2, 0.4, 2, 4, 6, 13μm。 ●无需工具。
●滤芯易于更换。

工业用过滤器 系列 连接口径 最高使用压力 使用温度(℃) 系列 连接口径 最高使用压力 使用温度(℃)
工业过滤器／FGD …………………………………………………………………………… P.102
FGH Rc3/8~1 1MPa MAX.80 FQ1 Rc1/2,3/4,1 1MPa MAX.80
工业过滤器／FGE …………………………………………………………………………… P.102
工业过滤器／FGG …………………………………………………………………………… P.102
袋式过滤器／FGF ……………………………………………………………………………… P.102
液体用高精度过滤器／FGH ……………………………………………………………… P.102
快速更换滤芯过滤器／FQ1 ……………………………………………………………… P.102

滤芯
烧结金属过滤器滤芯／EB/ES ………………………………………………………… P.103
纤维滤芯／EH/EHM/EHK ……………………………………………………………… P.103
纸滤芯／EP ……………………………………………………………………………………… P.103
微网滤芯／EM …………………………………………………………………………………… P.103

101
