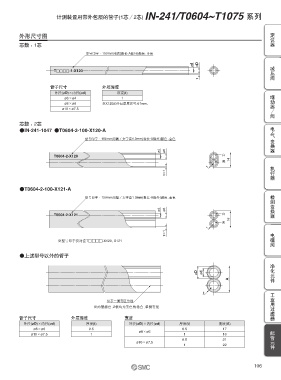

计测装置用带外包层的管子(1芯／2芯) IN-241/T0604~T1075 系列

定位器
外形尺寸图
芯数 ： 1芯
型号印字·150mm间隔(卷长-A除外)颜色:金色

ød øD 减压阀
T□□□□-1-X120
t
管子尺寸 外层厚度
外径(øD)×内径(ød) 厚度(t) 继动器／阀
ø6×ø4 1
ø8×ø6 ※X120的外层厚度仅可为1mm。
ø10×ø7.5

芯数 ： 2芯 电
●IN-241-1047 ●T0604-2-100-X120-A - 气
变换器
型号印字·150mm间隔／文字高1.2mm(卷长-A除外)颜色:金色
ø4 ø6
白
T0604-2-X120
黑 14
执行器
1
t＝1

●T0604-2-100-X121-A
检测变换器
型号印字·150mm间隔／文字高1.2mm(卷长-A除外)颜色:金色

ø4 ø6
T0604-2-X121 白
16
黑
1
t＝1 电磁阀
※型号印字仅对应T□□□□-X120, X121

●上述型号以外的管子
净化元件
øD ød
A

工业用过滤器
t
仅在一侧有区分线
※内管颜色： 2根均为黑色的场合，单侧有线
管子尺寸 外层厚度 宽度
外径(øD)×内径(ød) 厚度(t) 外径(øD)×内径(ød) 厚度(t) 宽度(A)
ø8×ø6 0.5 0.5 17 配管元件
ø8×ø6
ø10×ø7.5 1 1 18
0.5 21
ø10×ø7.5
1 22
