Page 109 - 21-工艺气体元件（特气阀）

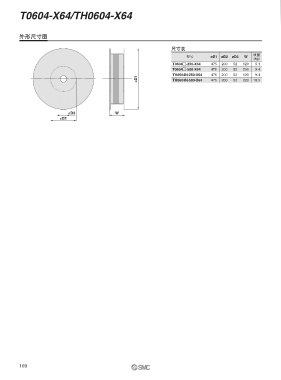

T0604-X64/TH0604-X64 配管元件

外形尺寸图 管子 Best Pneumatics
聚氨酯螺旋管 TCU
尺寸表
●柔韧
质量
型号 øD1 øD2 øD3 W ●最高使用压力0.8MPa以下(20℃时)
(kg)
●用于可动部的配管
T0604□-250-X64 475 200 52 120 5.1
T0604□-500-X64 475 200 52 200 9.4
TH0604N-250-X64 475 200 52 120 9.4
øD1 TH0604N-500-X64 475 200 52 220 18.5
系列 管子外径 颜色 芯数 使用流体
TCU ø4, ø6, ø8 黑 1芯、2芯、3芯 空气
注) 黑以外的颜色为特订对应。

øD3 W 长尺寸卷筒／-X3 订制规格 (关于详细规格、尺寸、交货期及未写出的规格，请与本公司联络确认。)
øD2 尼龙管子

100m卷筒 【对应ø16以外的公制、英制尺寸】 型号末尾添加−X3。
例) T0425R−100−X3
100/150/200/500m 【对应公制尺寸】 型号末尾添加−X3。
卷筒 例) T0425G−500−X3

订制规格一览表
名称
型号 长度 T0425＊ T0604＊ T0806＊ T1075＊ T1209＊ TIA01＊ TIA05＊ TIA07＊ TIA11＊ TIA13＊ 颜色
100m卷筒 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
150m卷筒 ○ 黑、白、红
X3
200m卷筒 ○ 蓝、黄、绿
500m卷筒 ○ ○
管接头·内置单向阀的快插接头 Best Pneumatics

SUS316快换管接头 KQG2 SUS316嵌入式管接头 KFG2
●材质 ●材质:SUS316
金属部: SUS316 ɹ(旋转弯头:SUS316、特殊FKM)
ɹ密封部:特殊FKM ●使用流体温度:−65~260℃
●使用流体温度:−5~150℃ ɹ(旋转弯头:−5~150℃)
●无润滑脂 ●无润滑脂
●可使用蒸气 ●使用可蒸气

系列 适合管子外径 使用压力范围 连接螺纹 系列 适合管子外径 使用压力范围 连接螺纹
ø4×ø2.5, ø4×ø3, ø6×ø4
ø3.2, ø4, ø6, ø8
M, R, Rc ø8×ø6, ø10×ø7.5, ø10×ø8 R, Rc
ø10, ø12, ø16 ø12×ø9, ø12×ø10, ø16×ø13 −100kPa
KQG2 −100kPa~1MPa KFG2
ø1/8”, ø5/32”, ø1/4” ø1/8”×ø0.086”, ø5/32”×ø0.098” ~1MPa
UNF, NPT ø1/4”×ø5/32”, ø5/16”×ø0.236” NPT
ø5/16”, 3/8”, ø1/2”
ø3/8”×ø1/4”, ø1/2”×ø3/8”
内置单向阀的快插接头 不锈钢型 KKA
●主体材质:不锈钢(SUS304)
●密封材质:采用氟橡胶(特殊FKM)
●使用流体温度:−5~150℃
●无润滑脂

接管口径
系列
R·Rc1/8 R·Rc1/4 R·Rc3/8 R·Rc1/2 R·Rc3/4 R·Rc1 R·Rc1 1/4 R·Rc1 1/2
KKA3 ● ● ●
KKA4 ● ● ●
KKA6 ● ● ●
KKA7 ● ● ●
KKA8 ● ● ●
KKA9 ● ● ●
109
