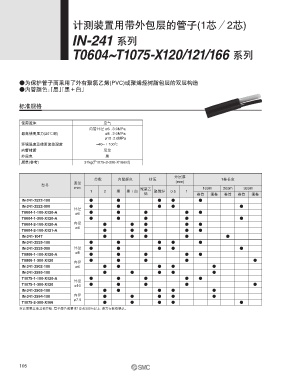

计测装置用带外包层的管子(1芯／2芯)

IN-241 系列

T0604~T1075-X120/121/166 系列

●为保护管子而采用了外有聚氯乙烯(PVC)或聚烯烃树脂包层的双层构造
●内管颜色：「黑」「黑＋白」

标准规格

使用流体 空气
内管外径 ø6 ： 3.0MPa
最高使用压力(20℃时) ø8 ： 2.0MPa
ø10： 2.0MPa
环境温度及使用流体温度 –40~＋100℃
内管材质 尼龙
外层色 黑
质量(参考) 37kg(T1075-2-300-X166时)

外层厚
芯数 内管颜色 材质 1卷长度
直径 (mm)
型号
mm 聚氯乙 100m 200m 300m
1 2 黑 黑＋白 聚烯烃 0.5 1
烯 卷筒 捆卷 卷筒 卷筒 捆卷
IN-241-2522-100 ● ● ● ● ●
IN-241-2522-300 ● ● ● ● ●
外径
T0604-1-100-X120-A ø6 ● ● ● ● ●
T0604-1-300-X120-A ● ● ● ● ●
内径
T0604-2-100-X120-A ● ● ● ● ●
ø4
T0604-2-100-X121-A ● ● ● ● ●
IN-241-1047 ● ● ● ● ●
IN-241-2523-100 ● ● ● ● ●
IN-241-2523-300 外径 ● ● ● ● ●
ø8
T0806-1-100-X120-A ● ● ● ● ●
T0806-1-300-X120 内径 ● ● ● ● ●
IN-241-2502-100 ø6 ● ● ● ● ●
IN-241-2593-100 ● ● ● ● ●
T1075-1-100-X120-A ● ● ● ● ●
外径
T1075-1-300-X120 ø10 ● ● ● ● ●
IN-241-2503-100 ● ● ● ● ●
内径
IN-241-2594-100 ● ● ● ● ●
ø7.5
T1075-2-300-X166 ● ● ● ● ●
※若需要其他其他芯数、管子颜色或要求1卷长300m以上，请另行联络确认。
