CPA2 系列

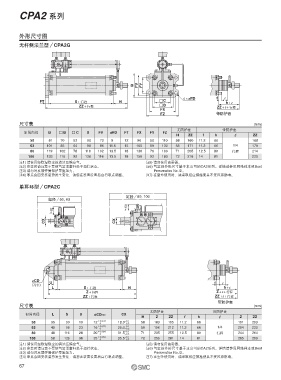

外形尺寸图
无杆侧法兰型／CPA2G
SUP
B FV FY
4×øFD f l
FT S＋行程 H □C h＋l
ZZ＋行程 □B ZZ＋l＋行程
FX
FZ 带防护套
尺寸表 (mm)
无防护套 带防护套
缸筒内径 B □ B □ C S FV øFD FT FX FY FZ
H ZZ f h l ZZ
50 81 70 52 90 70 9 12 90 50 110 58 160 11.2 66 168
63 101 85 64 98 86 11.5 15 105 59 130 58 171 11.2 66 1/4 179
80 119 102 78 116 102 13.5 18 130 76 160 71 205 12.5 80 行程 214
100 133 116 92 126 116 13.5 18 150 92 180 72 216 14 81 225
注1) 请使用经除湿除尘的清洁压缩空气。 注5) 请勿使用油雾器。
注2) 安装时请注意不要使气缸活塞杆处于扭拧状态。 注6) 气缸的外形尺寸基于本公司的CA2系列。详情请参见网络样本或Best
注3) 请勿对反馈弹簧保护罩施加力。 Pneumatics No.②。
注4) 零点会因安装姿势发生变化，请您在装置设置后自行零点调整。 注7) 在室外使用时，请采取相应措施使其不受风雨影响。
单耳环型／CPA2C
缸径／80, 100
缸径／50, 63
50
62
CX CX
SUP
øCD U
(孔径) f l
L S＋行程 H h＋l
Z＋行程 Z＋l＋行程
ZZ＋行程 ZZ＋l＋行程
带防护套
尺寸表 (mm)
无防护套 带防护套
缸筒内径 L S U øCDH10 CX
H Z ZZ f h l Z ZZ
＋0.070 –0.1
50 35 90 19 12 0 18.0 –0.3 58 183 195 11.2 66 191 203
–0.1
＋0.070
63 40 98 23 16 0 25.0 –0.3 58 196 212 11.2 66 1/4 204 220
–0.1
＋0.084
80 48 116 28 20 0 31.5 –0.3 71 235 255 12.5 80 行程 244 264
＋0.084 –0.1
100 58 126 36 25 0 35.5 –0.3 72 256 281 14 81 265 290
注1) 请使用经除湿除尘的清洁压缩空气。 注5) 请勿使用油雾器。
注2) 安装时请注意不要使气缸活塞杆处于扭拧状态。 注6) 气缸的外形尺寸基于本公司的CA2系列。详情请参见网络样本或Best
注3) 请勿对反馈弹簧保护罩施加力。 Pneumatics No.②。
注4) 零点会因安装姿势发生变化，请您在装置设置后自行零点调整。 注7) 在室外使用时，请采取相应措施使其不受风雨影响。
