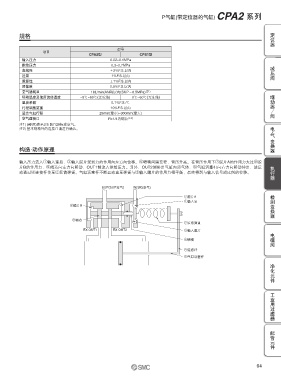

P气缸(带定位器的气缸) CPA2 系列

定位器
规格

型号
项目
CPA2型 CPS1型
输入压力 0.02~0.1MPa
供给压力 0.3~0.7MPa 减压阀
直线性 ±2%F.S.以内
迟滞 1%F.S.以内
重复性 ±1%F.S.以内
灵敏度 0.5%F.S.以内
空气消耗量 18L/min(ANR)以内(SUP＝0.5MPa) 注1) 继动器／阀
环境温度及使用流体温度 –5℃~60℃(无冻结) 0℃~60℃(无冻结)
温度系数 0.1%F.S./℃
行程调整范围 10%F.S.以内
适合气缸行程 25mm(最小)~300mm(最大)
空气连接口 Rc1/4内螺纹 注2)
注1) (ANR)表示JIS B0120标准空气。 电
注2) 基本规格外的连接口请进行确认。
- 气
变换器

构造·动作原理

输入压力流入q输入室后，e输入膜片受到力的作用向左方向位移。y喷嘴间隔变窄，背压升高。在背压作用下u膜片A的作用力大过i膜 执行器
片B的作用力，o阀芯向左方向移动，OUT1侧流入供给压力。另外，OUT2侧排出气缸内部气体，t气缸活塞杆向右方向移动伸出，该运
动通过r连接杆传至w反馈弹簧。气缸活塞杆不断运动直至弹簧与e输入膜片的作用力相平衡，最终得到与输入信号成比例的位移。

SUP(SUP空气) IN(SIG空气)
检测变换器
>膜片A
:输入室
2膜片B

8阀芯
@反馈弹簧
EX OUT1 EX OUT2 .输入膜片 电磁阀

B喷嘴
;连接杆
=气缸活塞杆
