CPA2 系列

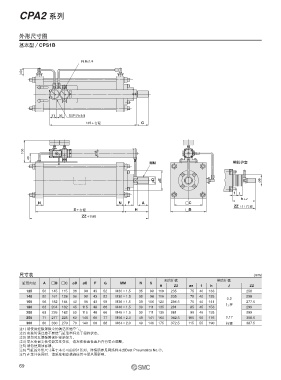

外形尺寸图
基本型／CPS1B
IN.Rc1/4
50
31 35 SUP.Rc1/4
135＋行程 G
100
SUP ø38
40
MM 带防护套
øD øE øe
f l
h＋l
N N F A □C
ZZ＋l＋行程
S＋行程 H □B
ZZ＋行程
尺寸表 (mm)
无防护套 带防护套
缸筒内径 A □B □C øD øE F G MM N S
H ZZ øe f h l ZZ
125 50 145 115 36 90 43 52 M30×1.5 35 98 110 235 75 40 133 258
140 50 161 128 36 90 43 52 M30×1.5 35 98 110 235 75 40 133 258
0.2
160 56 182 144 40 90 43 59 M36×1.5 39 106 120 256.5 75 40 141 277.5
行程
180 63 204 162 45 115 48 66 M40×1.5 39 111 135 281 85 45 153 299
200 63 226 182 50 115 48 66 M45×1.5 39 111 135 281 90 45 153 299
250 71 277 225 60 140 60 77 M56×2.0 49 141 160 342.5 105 55 176 0.17 358.5
300 80 330 270 70 140 60 88 M64×2.0 49 146 175 372.5 115 55 190 行程 387.5
注1) 请使用经除湿除尘的清洁压缩空气。
注2) 安装时请注意不要使气缸活塞杆处于扭拧状态。
注3) 请勿对反馈弹簧保护罩施加力。
注4) 零点会因安装姿势发生变化，请您在装置设置后自行零点调整。
注5) 请勿使用油雾器。
注6) 气缸的外形尺寸基于本公司的CS1系列。详情请参见网络样本或Best Pneumatics No.②。
注7) 在室外使用时，请采取相应措施使其不受风雨影响。
