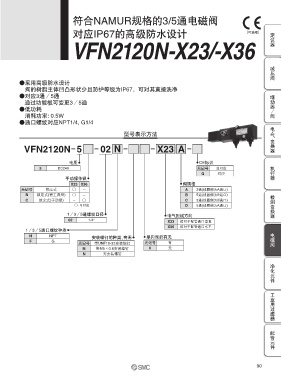

Page 90 - 21-工艺气体元件（特气阀）

符合NAMUR规格的3/5通电磁阀

对应IP67的高级防水设计 ［可选项］ 定位器

VFN2120N-X23/-X36

减压阀

●采用高级防水设计
阀的树脂主体凹凸形状少且防护等级为IP67，可对其直接洗净
●对应3通／5通 继动器／阀
通过功能板可变更3／5通
●低功耗
消耗功率: 0.5W
● 通口螺纹对应NPT1/4, G1/4
电
- 气
型号表示方法
变换器
VFN2120N 5 02 N X23 A

电压 CE标识 执行器
5 DC24V 无记号 非对应
Q 对应
手动操作钮
X23 X36 阀规格
无记号 推压式 ○ – A 3通(线圈侧为A通口)
B 锁定式(需工具型) ○ – B 5通(线圈侧为B通口) 检测变换器
C 锁定式(手动型) – ○ C 3通(线圈侧为B通口)
○：可对应 D 5通(线圈侧为A通口)
1／3／5通螺纹口径 电气配线方向
02 1/4"
X23 相对于配管通口垂直
X36 相对于配管通口水平
1／3／5通口螺纹种类 电磁阀
N NPT 安装螺钉的种类、有无 单向阀的有无
F G
无记号 带UNF10-32安装螺钉 无记号 有
M 带M5×0.8安装螺钉 0 无
N 无安装螺钉
