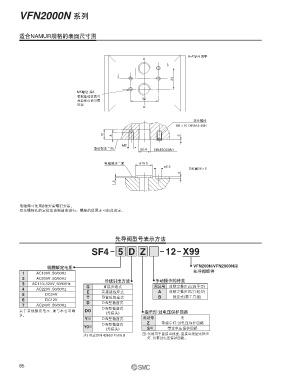

VFN2000N 系列

适合NAMUR规格的表面尺寸图

A-A'轴可调整
A

24

M5螺纹 深8、
根据基础材质可
考虑是否使用螺 32
纹套
A'

双头螺栓
M5×10 DIN913-45H
12 8 2

M5
驱动部法兰面
G1/4 DIN/ISO228/1

电磁阀法兰面 ø19.5
ø5.5
O形圈16×2
3
1.5

电磁阀可使用2根安装螺钉安装。
双头螺栓孔的定位应由制造商进行。螺栓的位置亦可由此决定。

先导阀型号表示方法

SF4 5 D Z 12 X99

线圈额定电压 VFN200N/VFN2000N用
先导阀组件
1 AC100V、 50/60Hz
2 AC200V、 50/60Hz
导线引出方法 手动操作的种类
3 AC110~120V、 50/60Hz
G 直接出线式 无记号 非锁定推压式(扁平型)
4 AC220V、 50/60Hz
E 直接接线座式 A 非锁定推压式(凸起型)
5 DC24V
T 导管接线座式 B 锁定式(要工具型)
6 DC12V
D DIN型插座式
7 AC240V、 50/60Hz
DIN型插座式
关于其他额定电压，请与本公司确 DO 指示灯·过电压保护回路
认。 (无接头)
Y 注) DIN型插座式 无记号 无
DIN型插座式 Z 带指示灯·过电压保护回路
YO 注)
(无接头) S 注) 带过电压保护回路
注) 仅适用于直接出线型。直接出线型无指示
注) 对应DIN 43650 Form B
灯，仅带过电压保护回路。
