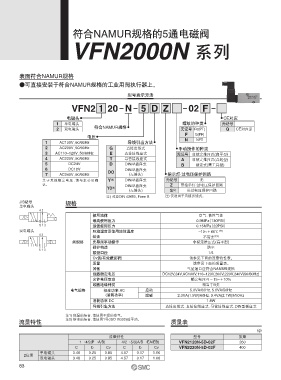

Page 83 - 21-工艺气体元件（特气阀）

符合NAMUR规格的5通电磁阀

VFN2000N 系列

表面符合NAMUR规格
●可直接安装于符合 NAMUR规格的工业用阀执行器上。

型号表示方法

VFN2 1 20 N 5 D Z 02 F

电磁头 CE对应
1 单电磁头 螺纹的种类 无记号 —
2 双电磁头 符合NAMUR规格 无记号 Rc(PT) Q CE对应品
F G(PF)
电压 NPT
1 AC100V、 50/60Hz 导线引出方法 N
2 AC200V、 50/60Hz G 直接出线式 手动操作的种类
3 AC110~120V、 50/60Hz E 直接接线座式 无记号 非锁定推压式(扁平型)
4 AC220V、 50/60Hz T 导管接线座式 A 非锁定推压式(凸起型)
5 DC24V D DIN型插座式 B 锁定式(需工具型)
6 DC12V DIN型插座式
DO
7 AC240V、 50/60Hz (无接头) 指示灯·过电压保护回路
关于其他额定电压，请与本公司确 Y 注) DIN型插座式 无记号 无
认。 DIN型插座式 Z 带指示灯·过电压保护回路
YO 注)
(无接头) S 注) 带过电压保护回路
注) 对应DIN 43650, Form B 注) 仅适用于直接出线式。
JIS记号 规格
单电磁头
4 2
使用流体 空气、惰性气体
最高使用压力 0.9MPa ｛130PSI｝
5 1 3 最低使用压力 0.15MPa ｛22PSI｝
双电磁头 环境温度及使用流体温度 –10~＋60℃ 注1)
4 2
给油 不需要 注2)
阀规格 先导阀手动操作 非锁定推压式(扁平型)
保护构造 防尘
5 1 3
接管口径 1/4
Cv值(有效截面积) 请参见下面的流量特性表。
质量 请参见下面的质量表。
其他 气缸通口应符合NAMUR规格
线圈额定电压 DC12V,24V,AC100V,110~120V,200V,220V,240V(50/60Hz)
允许电压变动 额定电压の－15~＋10%
线圈绝缘种类 相当于B类
电气规格 视在功率 AC 启动 5.0VA/60Hz、 5.6VA/50Hz
(消耗功率) 励磁 2.3VA(1.5W)/60Hz、 3.4VA(2.1W)9/50Hz
消耗功率 DC 1.8W
导线引出方法 直接出线式、直接接线座式、导管接线座式、 DIN型插座式
注1) 低温的场合，请使用干燥的空气。
流量特性 注2) 给油的场合，请使用1号(ISO VG32)透平油。 质量表

(g)
流量特性 型号 质量
1→4/2(P→A/B) 4/2→5/3(A/B→EA/EB) VFN2120N-5D-02F 260
C b Cv C b Cv VFN2220N-5D-02F 400
单电磁头 3.48 0.25 0.85 4.57 0.17 1.06
2位置
双电磁头 3.48 0.25 0.85 4.57 0.17 1.06
83
