符合NAMUR规格的3通口电磁阀 VFN200N 系列
定位器

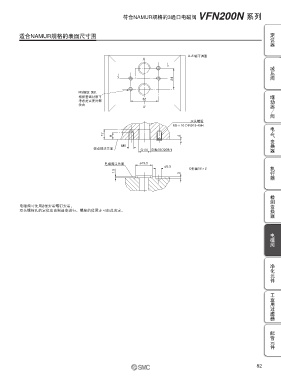

适合NAMUR规格的表面尺寸图
A-A'轴可调整
A
减压阀
24
M5螺纹 深8、 继动器／阀
根据基础材质可
考虑是否使用螺 32
纹套
A'
双头螺栓
M5×10 DIN913-45H 电
- 气
12 8 2 变换器
M5
驱动部法兰面
G1/4 DIN/ISO228/1
电磁阀法兰面 ø19.5 执行器
ø5.5
1.5 3 O形圈16×2
检测变换器
电磁阀可使用2根安装螺钉安装。
双头螺栓孔的定位应由制造商进行。螺栓的位置亦可由此决定。
