VFN200N 系列

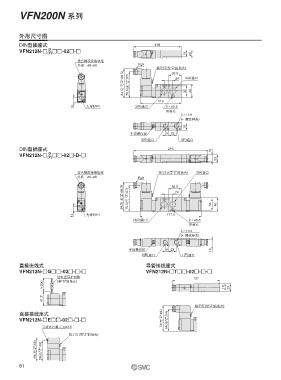

外形尺寸图
DIN型插座式 138
D
VFN212N-□ □□-02□-□
(Y) 19 23
适合橡皮绝缘软线
外径 ø6~ø8 Pg9
指示灯(带"Z"的场合)
84.5( 无"Z":66.5) 75.5(无 "Z":57) 24 2(A)通口
36.5

SMC 32 40
119
14 先导EXH. 3(R)通口 2×ø5.5
安装孔
2×∗1/4
(∗:螺纹种类)
19
3 1
手动操作钮 9 23
3(R)通口 1(P)通口

DIN型插座式 216 19
D
VFN212N-□ □□-02□-D-□
(Y)
23
适合橡皮绝缘软线 指示灯(带"Z"的场合) 2(A)通口
外径 ø6~ø8 Pg9 36.5

84.5( 无"Z":66.5) 75.5(无 "Z":57) 24

SMC 32 40

14 先导EXH. 177.5
(3(R)通口) 2×ø5.5
安装孔
2×∗1/4
(∗:螺纹种类)

3 1
手动操作钮 9 23 19
3(R)通口 1(P)通口
直接出线式 导管接线座式
VFN212N-□G□□-02□-□-□ VFN212N-□T□□-02□-□-□
过电压保护回路
137
300 (带"S"的场合)
19 23
41.7

指示灯(带"Z"的场合)
直接接线座式
VFN212N-□E□□-02□-□-□ 74(无"Z":64) 64(无"Z":54)
导线外径最大为ø3.5
指示灯(带"Z"的场合)
69(无"Z":59) 59(无"Z":49)

81
