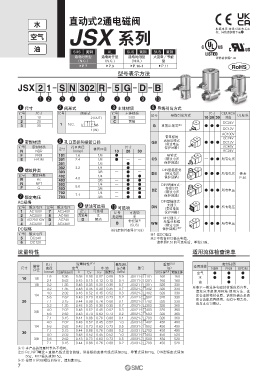

Page 8 - 17-流体控制元件

直动式2通电磁阀
水
根据电压·导线引出方式而
异。详情请参照下表i
JSX
空气 系列
油
SUS 黄铜 AL SUS 黄铜 SUS 黄铜
通电时开型 通电时开型 通电时闭型 大流量／节能 详情请参照P.46
（N.C.） （N.C.） （N.O.） 型
sP.7 sP.9 sP.10-1 sP.11
型号表示方法

JSX 2 1 S N 302 R 5 G D B

q w e r t y u i o !0
q 尺寸 w 阀形式 e 主体材质 i 导线引出方式
记号 尺寸 记号 阀形式 记号 主体材质 记号 导线引出方式 尺寸 CE/UKCA UL标准
1 10 2（OUT） S SUS 10 20 30 对应
2 20 C 黄铜 DC24V
3 30 1 N.C. G 直接出线式 ※1 ● ● ●
1 （IN） DC12V
AC100V
带基板的 DC24V
直接出线式
r 密封材质 t 孔口直径和接管口径 GS （带过电压 ● ● ● DC12V
记号 密封材质 记号 孔口直径 接管口径 尺寸 保护回路） AC48V
N NBR （mmø） 10 20 30 AC24V
F FKM 101 1.6 1/8 ● — — 导管式
E EPDM 201 2.4 1/8 ● — — CS （带过电压 — ● ● 所有电压
301 1/8 — ● — 保护回路）
302 3.2 1/4 — ● —
y 螺纹种类 303 3/8 — ● — DIN型插座式
记号 螺纹种类 402 1/4 — ● ● DS （带过电压 ● ● ● 所有电压 参考
保护回路）
R Rc 403 4.0 3/8 — ● ● P.46
N NPT 502 1/4 — ● ● DIN型插座式 ·
F G 503 5.6 3/8 — ● ● DZ 带指示灯 ● ● ● 所有电压
702 7.1 1/4 — ● ● （带过电压
u 额定电压 703 3/8 — ● ● 保护回路）
AC规格 DIN型插座式 ·
无插头
记号 额定电压 记号 额定电压 o 禁油可选项 !0 可选项 DN （带过电压 ● ● ● 所有电压
1 AC100V 7 AC240V 记号 可选项 记号 可选项 保护回路）
2 AC200V 8 AC48V 无记号 无 无记号 无 M12插头／
3 AC120 （110） V B AC24V D 禁油 带托架 ※ 无插头电缆
4 AC220V J AC230V B （SUS） WN （带过电压 ● ● ● 所有电压
DC规格 ※ 托架组件型号（P.63） 保护回路） ※2
记号 额定电压 ※1 仅DC电压
5 DC24V ※2 不包含M12插头电缆。
6 DC12V 请参照P.51的可选项后，单独订购。
流量特性 适用流体检查清单

孔口 流量特性 注1） 最高动作 重量 注2） 密封材质
接管 适用流体
尺寸 直径 空气 水·油 压力差 型号 （g） NBR FKM EPDM
口径
3
（mmø） C ［dm / （s·bar）］ ｂ Cv Kv 换算Cv （MPa） SUS主体 注3） 黄铜主体 空气 ● ● ●
S
1.6 0.36 0.58 0.08 0.07 0.08 0.9 JSX11- C □101 160 160 水 ● ● ●
10 1/8 S
2.4 0.62 0.45 0.15 0.13 0.15 0.4 JSX11- C □201 160 160 油 — ● —
S
1/8 3.2 1.35 0.48 0.35 0.30 0.35 0.7 JSX21- C □301 320 330
S
3.2 1.35 0.48 0.35 0.30 0.35 0.7 JSX21- C □302 320 330 ※ 表示一般流体和密封材质的适合性。
请充分考虑使用环境·使用方法，选
S
4.0 2.02 0.48 0.52 0.45 0.52 0.3 JSX21- C □402 320 330
1/4 定合适的密封材质。请实际确认是否
S
5.6 2.62 0.43 0.73 0.63 0.73 0.2 JSX21- C □502 320 330 适合流体后再使用。如有不明之处，
S
20 7.1 3.15 0.44 0.88 0.76 0.88 0.1 JSX21- C □702 320 330 请与本公司确认。
S
3.2 1.35 0.48 0.35 0.30 0.35 0.7 JSX21- C □303 320 360
S
4.0 2.02 0.48 0.52 0.45 0.52 0.3 JSX21- C □403 320 360
3/8
S
5.6 2.62 0.43 0.73 0.63 0.73 0.2 JSX21- C □503 320 360
S
7.1 3.15 0.44 0.88 0.76 0.88 0.1 JSX21- C □703 320 360
S
4.0 2.02 0.48 0.52 0.45 0.52 1.0 JSX31- C □402 450 490
1/4 5.6 2.62 0.43 0.73 0.63 0.73 0.5 JSX31- C □502 450 490
S
S
7.1 3.15 0.44 0.88 0.76 0.88 0.2 JSX31- C □702 450 490
30 S
4.0 2.02 0.48 0.52 0.45 0.52 1.0 JSX31- C □403 450 520
S
3/8 5.6 2.62 0.43 0.73 0.63 0.73 0.5 JSX31- C □503 450 520
S
7.1 3.15 0.44 0.88 0.76 0.88 0.2 JSX31- C □703 450 520
注1） 本产品的流量特性各不相同。
注2） Rc, NPT螺纹＋直接出线式组合的值。带基板的直接出线式请加20g，导管式请加70g，DIN型插座式请加
50g，M12插头请加15g。
注3） 接管口径3/8螺纹的场合，请加算30g。
7
