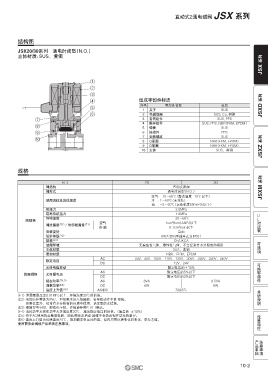

Page 13 - 17-流体控制元件

直动式2通电磁阀 JSX 系列

结构图

JSX20/30系列 通电时闭型（N.O.）
主体材质： SUS、黄铜
JSX 系列

q
w
e
r 组成零部件材质
t 序号 零部件名称 材质 JSXD 系列
1 夹子 SUS
y 2 电磁线圈 SUS, Cu, 树脂
u 3 套筒组件 SUS, PPS
4 推杆组件 SUS, PPS, NBR （FKM, EPDM）
i 5 弹簧 SUS
o 6 连接件 PPS
7 安装螺纹 SUS
!0 8 O形圈 NBR （FKM, EPDM）
9 O形圈 NBR （FKM, EPDM） JSXZ 系列
10 主体 SUS、黄铜

规格

尺寸 20 30
阀结构 直动式座阀 JSXM 系列
阀形式 通电时闭型（N.O.）
空气： —10～60℃（露点温度—10℃以下）
使用流体及流体温度 水 ： 1～60℃（未冻结）
2
油 ：—5～60℃（运动粘度50mm /s以下）
耐压力 2.0MPa
最高系统压力 1.0MPa UL
环境温度 —20～60℃
阀规格 空气 1cm /min （ANR）以下 对应表
3
阀泄漏量 注1） ／外部泄漏量 注1）
水·油 0.1cm /min以下
3
安装姿势 自由
防护等级 注2） IP67 （DIN型插座式为IP65）
规格 注3） CE/UKCA 可选项可换零部件术语说明
使用环境 无腐蚀性气体、爆炸性气体，不会经常有水分附着的场所
主体材质 SUS、黄铜
密封材质 NBR、FKM、EPDM
AC 24V、48V、100V、110V、120V、200V、220V、230V、240V
额定电压
DC 12V、24V
允许电压变动 额定电压的±10%
AC 额定电压的5%以下
线圈规格 允许漏电压
DC 额定电压的2%以下
视在功率 注4,5） AC 8VA 9.5VA
消耗功率 注4） DC 6W 8W
温度上升值 注6） AC/DC 70/65℃
注1） 泄漏量是压差0.01MPa以上、环境温度20℃时的值。
注2）虽然防护等级为IP67，但如果水浸入线圈部，会导致动作不良·故障。
如果在室外、经常有水分附着的环境中使用，请采取防水措施。
注3）根据型号不同，规格也不同。详情请参照P.10-1确认。
注4）消耗功率及视在功率为环境温度20℃、施加额定电压时的值。（偏差值：±10%）
注5）由于AC使用的是整流电路，因此频率及启动·励磁不会造成视在功率的差异。 流量特性
注6）温度上升值为环境温度20℃、施加额定电压时的值。但因周围环境变化而变化，是参考值。
使用前务必阅读产品单独注意事项。

产品单独 注意事项

10-2
