JSX 系列

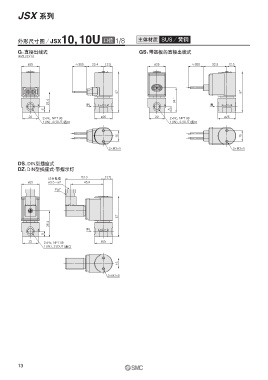

外形尺寸图／JSX10,10U 口径 1/8 主体材质 SUS／黄铜

G：直接出线式 GS：带基板的直接出线式
※仅JSX10

ø25 ˺300 23.4 12.5 ø25 ˺300 32.9 12.5

57 57
28.4 IN 34.1 IN

8 8
22 ø25 22 ø25
2×Rc, NPT1/8 2×Rc, NPT1/8
1（IN）, 2（OUT）通口 1（IN）, 2（OUT）通口

15 15

2×M3×5 2×M3×5

DS： DIN型插座式
DZ： DIN型插座式·带指示灯

适合电缆 53.3 12.5
ø25 ø3.5～ø7 45.8
Pg7

57
36.4
IN
8
22 2×Rc, NPT1/8 ø25
1（IN）, 2（OUT）通口

15

2×M3×5

13
