直动式2通电磁阀 JSX 系列

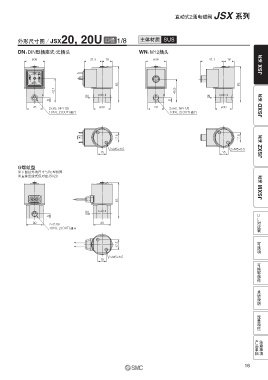

外形尺寸图／JSX20, 20U 口径 1/8 主体材质 SUS

DN： DIN型插座式·无插头 WN： M12插头
JSX 系列
ø36 31.3 18 ø36 41.1 18

63 63
42.1 40.9
IN IN
8 8
28 ø30 28 ø30 JSXD 系列
2×Rc, NPT1/8 2×Rc, NPT1/8
1（IN）, 2（OUT）通口 1（IN）, 2（OUT）通口

17.5 17.5
JSXZ 系列

2×M5×6.5 2×M5×6.5
15 15

G螺纹型
※下图以外的尺寸与Rc型相同
※直接出线式仅对应JSX20
JSXM 系列

63

IN UL
8
对应表
30 30
2×G1/8
1（IN）, 2（OUT）通口
可选项可换零部件术语说明
17.5

2×M5×6.5
15

流量特性

产品单独 注意事项
