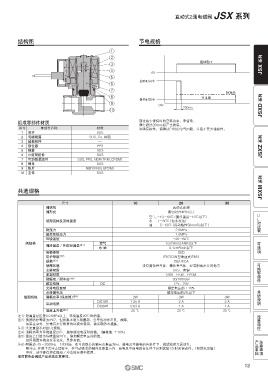

直动式2通电磁阀 JSX 系列

结构图 节电规格

q
w
施加电压
e JSX 系列
r 0V
t
启动时功率
y
u 标准品
i 节电型
保持时功率
o 0Ｗ JSXD 系列
!0 200ms

组成零部件材质 通过减少保持时的空耗功率，来省电。
通电超过200ms后产生效果。
序号 零部件名称 材质 ※ 阀有极性。请确认P.66的电气回路，注意不要弄错极性。
1 夹子 SUS
2 电磁线圈 SUS, Cu, 树脂
3 基板组件 —
4 限位器 PPS JSXZ 系列
5 弹簧 SUS
6 小缸筒组件 SUS
7 可动铁芯组件 SUS, PPS, NBR （FKM, EPDM）
8 螺母 SUS
9 垫片 NBR （FKM, EPDM）
10 主体 SUS
JSXM 系列

共通规格

尺寸 10 20 30
阀结构 直动式座阀
阀形式 通电时开型（N.C.） UL
空气： —10～60℃（露点温度—10℃以下）
使用流体及流体温度 水 ： 1～60℃（但未冻结） 对应表
油 ：—5～60℃（运动粘性50mm /s以下）
2
耐压力 2.0MPa
最高系统压力 1.0MPa
环境温度 —20～60℃
阀规格 空气 1cm /min （ANR）以下 可选项可换零部件术语说明
3
阀泄漏量／外部泄漏量 注1）
水·油 0.1cm /min以下
3
安装姿势 自由
防护等级 注2） IP67 （DIN型插座式IP65）
规格 注3） CE/UKCA
使用环境 没有腐蚀性气体、爆炸性气体、经常附着水分的地方
主体材质 SUS、黄铜
密封材质 NBR、FKM、EPDM
耐振动／耐冲击 注6） 30/100m/s 2
额定电压 DC 12V、24V
允许电压变动 额定电压的±10%
允许漏电压 额定电压的2%以下
线圈规格 消耗功率（保持时） 注4） 2W 3W 3W
DC12V 1.25 A 2 A 2 A
启动电流
DC24V 0.63 A 1 A 1 A
温度上升值 注5） 25 ℃ 25 ℃ 25 ℃
流量特性
注1） 泄漏量是压差0.01MPa以上、环境温度20℃时的值。
注2）虽然防护等级为IP67，但如果水浸入线圈部，会导致动作不良、故障。
如果在室外、经常有水分附着的环境中使用，请采取防水措施。
注3）大流量型不对应UL规格。
注4）消耗功率为环境温度20℃、施加额定电压时的值。（偏差值：±10%）
注5）温度上升值为环境温度20℃、施加额定电压时的值。
但因周围环境变化而变化，是参考值。 产品单独 注意事项
注6）耐振动： 45～2000Hz 1次扫描、在可动铁芯的轴向及垂直方向，通电及不通电的各条件下，做试验时无误动作。
耐冲击： 在落下式冲击试验中，在可动铁芯的轴向及垂直方向、通电及不通电的各条件下分别试验1次时无误动作。（初期设定值）
平时，请不要在存在振动／冲击的环境中使用。
使用前务必阅读产品单独注意事项。
