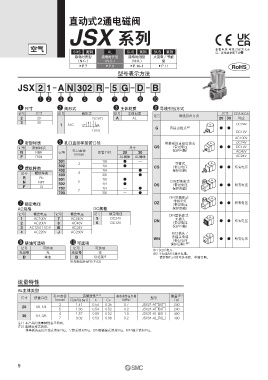

直动式2通电磁阀

JSX 系列

空气 根据电压·导线引出方式而
SUS 黄铜 AL SUS 黄铜 SUS 黄铜 异。详情请参照下表i
通电时开型 通电时开型 通电时闭型 大流量／节能
（N.C.） （N.C.） （N.O.） 型
sP.7 sP.9 sP.10-1 sP.11
型号表示方法

JSX 2 1 A N 302 R 5 G D B

q w e r t y u i o !0

q 尺寸 w 阀形式 e 主体材质 i 导线引出方式
记号 尺寸 记号 阀形式 记号 主体材质 记号 导线引出方式 尺寸 CE/UKCA
2 20 2（OUT） A AL 20 30 对应
3 30
1 N.C. DC24V
G 直接出线式 ※1 ● ●
1（IN）
DC12V
AC100V
r 密封材质 t 孔口直径和接管口径 带基板的直接出线式 DC24V
记号 密封材质 尺寸 GS （带过电压 ● ● DC12V
保护回路）
孔口直径
N NBR 记号 （mmø） 接管口径 20 30 AC48V
F FKM AL阀体 AL阀体 AC24V
301 3 1/8 ● — 导管式
302 1/4 ● — （带过电压 ● ● 所有电压
y 螺纹种类 CS
402 1/4 — ● 保护回路）
记号 螺纹种类 403 4 3/8 — ●
R Rc 501 1/8 ● —
N NPT 502 5 1/4 ● — DIN型插座式 ● ● 所有电压
（带过电压
F G 702 1/4 — ● DS 保护回路）
7
703 3/8 — ●
DIN型插座式 ·
带指示灯
u 额定电压 DZ （带过电压 ● ● 所有电压
AC规格 DC规格 保护回路）
记号 额定电压 记号 额定电压 记号 额定电压 DIN型插座式 ·
1 AC100V 7 AC240V 5 DC24V DN 无插头 ● ● 所有电压
2 AC200V 8 AC48V 6 DC12V （带过电压
3 AC120 （110） V B AC24V 保护回路）
4 AC220V J AC230V M12插头／
无插头电缆
WN （带过电压 ● ● 所有电压
o 禁油可选项 !0 可选项 保护回路） ※2
记号 可选项 记号 可选项 ※1 仅DC电压
无记号 无 无记号 无 ※2 不包含M12插头电缆。
D 禁油 B 带托架 ※ 请参照P.51的可选项后，单独订购。
※托架组件型号（P.63）

流量特性

AL主体类型
孔口直径 流量特性 注1） 最高动作压力差 重量 注2）
尺寸 接管口径 型号
3
（mmø） C ［dm / （s·bar）］ ｂ Cv （MPa） （g）
3 1.41 0.54 0.35 0.7 JSX21-A□30□ 240
20 1/8、 1/4
5 1.66 0.54 0.52 0.2 JSX21-A□50□ 240
4 1.57 0.59 0.52 1.0 JSX31-A□40□ 400
30 1/4、 3/8
7 3.02 0.53 0.88 0.2 JSX31-A□70□ 400
注1）本产品的流量特性各不相同。
注2） 直接出线式的值。
带基板的直接出线式请加20g，导管式请加70g，DIN型插座式请加50g，M12插头请加15g。
