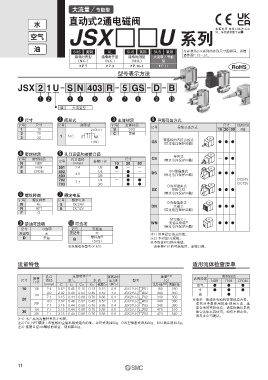

Page 14 - 17-流体控制元件

大流量／节能型
直动式2通电磁阀
水
根据电压·导线引出方式而
JSX □□U 系列
异。详情请参照下表i
空气
油
SUS 黄铜 AL SUS 黄铜 SUS 黄铜 与标准品JSX系列的外形尺寸图相同。详情
通电时开型 通电时开型 通电时闭型 大流量／节能 请参照P.13～24。
（N.C.） （N.C.） （N.O.） 型
sP.7 sP.9 sP.10-1 sP.11
型号表示方法

JSX 2 1U S N 403 R 5 GS D B

q w e r t y u i o !0

U 大流量型

q 尺寸 w 阀形式 e 主体材质 i 导线引出方式
记号 尺寸 记号 阀形式 记号 主体材质 记号 导线引出方式 尺寸 CE/UKCA
1 10 2（OUT） S SUS 10 20 30 对应
2 20 C 黄铜
3 30 1 N.C. 带基板的直接出线式
1（IN） GS （带过电压保护回路） ● ● ●

r 密封材质 t 孔口直径和接管口径 导管式
记号 密封材质 记号 孔口直径 接管口径 尺寸 CS （带过电压保护回路） — ● ●
N NBR （mmø） 10 20 30
F FKM 201 2.4 1/8 ● — —
E EPDM 402 4.0 1/4 — ● — DS DIN型插座式 ● ● ●
403 3/8 — ● — （带过电压保护回路）
702 7.1 1/4 — ● ● DC24V
703 3/8 — ● ● DC12V
DIN型插座式 ·
DZ 带指示灯 ● ● ●
（带过电压保护回路）
y 螺纹种类 u 额定电压
记号 螺纹种类 记号 额定电压 DIN型插座式 ·
R Rc 5 DC24V DN 无插头 ● ● ●
N NPT 6 DC12V （带过电压保护回路）
F G
M12插头／
※
无插头电缆
o 禁油可选项 !0 可选项 WN （带过电压保护回路） ● ● ●
记号 可选项 记号 可选项
无记号 无 无记号 无 注1） 时直接出线式的值。
D 禁油 B 带托架 ※ 注2）不对应UL规格。
（SUS）
※ 不包含M12插头电缆。
※ 托架组件型号（P.63） 请参照P.51的可选项后，单独订购。

流量特性 适用流体检查清单

孔口 流量特性 注1） 最高动作 重量 注2） 密封材质
接管 适用流体
尺寸 直径 空气 水·油 压力差 型号 （g） NBR FKM EPDM
口径
（mmø） C b Cv Kv 换算Cv （MPa） SUS主体 注3） 黄铜主体 空气 ● ● ●
S
10 1/8 2.4 0.62 0.45 0.15 0.13 0.15 0.9 JSX11U- C □201 180 180 水 ● ● ●
S
4.0 2.02 0.48 0.52 0.45 0.52 1.0 JSX21U- C □402 340 350
1/4 7.1 3.15 0.44 0.88 0.76 0.88 0.4 JSX21U- C □702 340 350 油 — ● —
S
20 S ※ 表示一般流体和密封材质的适合性。
3/8 4.0 2.02 0.48 0.52 0.45 0.52 1.0 JSX21U- C □403 340 380 请充分考虑使用环境·使用方法，选
S
7.1 3.15 0.44 0.88 0.76 0.88 0.4 JSX21U- C □703 340 380
S
1/4 7.1 3.15 0.44 0.88 0.76 0.88 0.8 JSX31U- C □702 470 510 定合适的密封材质。请实际确认是否
30 适合流体后再使用。如有不明之处，
S
3/8 7.1 3.15 0.44 0.88 0.76 0.88 0.8 JSX31U- C □703 470 540
请与本公司确认。
注1） 本产品的流量特性各不相同。
注2） Rc, NPT螺纹＋带基板的直接出线式组合的值。导管式请加50g，DIN型插座式请加30g，M12插头请加-5g。
注3） 接管口径3/8螺纹的场合，请加算30g。
11
