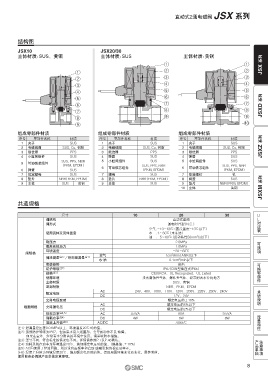

直动式2通电磁阀 JSX 系列

结构图

JSX10 JSX20/30
主体材质： SUS、黄铜 主体材质： SUS 主体材质：黄铜
q q JSX 系列
q w w
w e e
e r r
r t t
t y y
y u u JSXD 系列
u i i
i o o
o !0
组成零部件材质 组成零部件材质 组成零部件材质
序号 零部件名称 材质 序号 零部件名称 材质 序号 零部件名称 材质
1 夹子 SUS 1 夹子 SUS 1 夹子 SUS
2 电磁线圈 SUS, Cu, 树脂 2 电磁线圈 SUS, Cu, 树脂 2 电磁线圈 SUS, Cu, 树脂 JSXZ 系列
3 限位器 PPS 3 限位器 PPS 3 限位器 PPS
4 小缸筒组件 SUS 4 弹簧 SUS 4 弹簧 SUS
SUS, PPS, NBR 5 小缸筒组件 SUS 5 小缸筒组件 SUS
5 可动铁芯组件
（FKM, EPDM） SUS, PPS, NBR SUS, PPS, NBR
6 可动铁芯组件 6 可动铁芯组件
6 弹簧 SUS （FKM, EPDM） （FKM, EPDM）
7 设定螺母 SUS 7 螺母 SUS 7 安装螺钉 铁
JSXM 系列
8 垫片 NBR （FKM, EPDM） 8 垫片 NBR （FKM, EPDM） 8 阀盖 SUS
9 主体 SUS 黄铜 9 主体 SUS 9 垫片 NBR （FKM, EPDM）
黄铜
主体
10
共通规格
UL
尺寸 10 20 30
阀结构 直动式座阀 对应表
阀形式 通电时开型（N.C.）
空气： —10～60℃（露点温度—10℃以下）
使用流体及流体温度 水 ： 1～60℃（未冻结）
油 ：—5～60℃（运动粘性50mm /s以下）
2
耐压力 2.0MPa 可选项可换零部件术语说明
最高系统压力 1.0MPa
环境温度 —20～60℃
阀规格 空气 1cm /min （ANR）以下
3
阀泄漏量 注1） ／外部泄漏量 注1）
3
水·油 0.1cm /min以下
安装姿势 自由
防护等级 注2） IP67 （DIN型插座式IP65）
规格 注3） CE/UKCA、UL Recognized、UL Listed
使用环境 没有腐蚀性气体、爆炸性气体、经常附着水分的地方
主体材质 SUS、黄铜
密封材质 NBR、FKM、EPDM
AC 24V、48V、100V、110V、120V、200V、220V、230V、240V
额定电压
DC 12V、24V
允许电压变动 额定电压的±10%
AC 额定电压的5%以下
线圈规格 允许漏电压
DC 额定电压的2%以下
视在功率 注4,5） AC 4.5VA 8VA 9.5VA 流量特性
消耗功率 注4） DC 4W 6W 8W
温度上升值 注6） AC/DC 70/65℃
注1） 泄漏量是压差0.01MPa以上、环境温度20℃时的值。
注2）虽然防护等级为IP67，但如果水浸入线圈部，会导致动作不良·故障。
如果在室外、经常有水分附着的环境中使用，请采取防水措施。
注3）型号不同，符合标准的情况也不同。详情请参照P.7及P.46确认。 产品单独 注意事项
注4）功耗及视在功率为环境温度20℃、施加额定电压时的值。（偏差值：±10%）
注5） AC因使用了整流回路，所以没有由频率和启动·励磁引起的视在功率差。
注6）温度上升值为环境温度20℃、施加额定电压时的值。但因周围环境变化而变化，是参考值。
