直动式2通电磁阀 JSX 系列

通电时开型（N.C.） 1/8, 1/4, 3/8 主体材质 黄铜

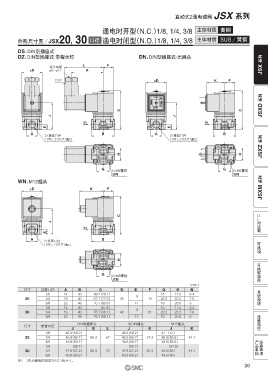

外形尺寸图／JSX20, 30 口径 通电时闭型（N.O.） 1/8, 1/4, 3/8 主体材质 SUS／黄铜

DS： DIN型插座式
DZ： DIN型插座式·带指示灯 DN： DIN型插座式·无插头

L F JSX 系列
适合电缆
øD ø6～ø12 K
G1/2 øD K F

JSXD 系列

C C
J J
IN IN
E E
A B A B
2×接管口径 2×接管口径
JSXZ 系列
1（IN）, 2（OUT）通口 1（IN）, 2（OUT）通口
H H

G 2×M5螺纹 G 2×M5螺纹
深N 深N
JSXM 系列
WN： M12插头
øD K F

UL
C
对应表
J
IN
E
A 2×接管口径 B 可选项可换零部件术语说明
1（IN）, 2（OUT）通口

H

G 2×M5螺纹
深N
（mm）
尺寸 接管口径 A B C D E F G H N
1/8 14 30 69.2 （79.1） 15 17.5 6.4
20 1/4 19 40 67.7 （77.6） 36 9 18 22.2 22.2 7.6
3/8 22 48 70.7 （80.6） 11 19 20.6 6
1/8 14 30 — （87.6） 15 17.5 6.4
30 1/4 19 40 76.7 （86.1） 42 9 21 22.2 22.2 7.6 流量特性
3/8 22 48 79.7 （89.1） 11 19 20.6 6
DIN型插座式 无DIN插头 M12插头
尺寸 接管口径
J K L J K J K
1/8 48.3 （58.2） 48.3 （58.2） 47 （57）
20 1/4 46.8 （56.7） 55.3 67 46.8 （56.7） 31.3 45.5 （55.5） 41.1 产品单独 注意事项
3/8 49.8 （59.7） 49.8 （59.7） 48.5 （58.5）
1/8 — （58.7） — （58.7） — （57.5）
30 1/4 47.8 （57.2） 58.3 70 47.8 （57.2） 34.3 46.6 （56） 44.1
3/8 50.8 （60.2） 50.8 （60.2） 49.6 （59）
※（ ）内为通电时闭型（N.O.）的尺寸。
