直动式2通电磁阀 JSX 系列

JSX20, 30

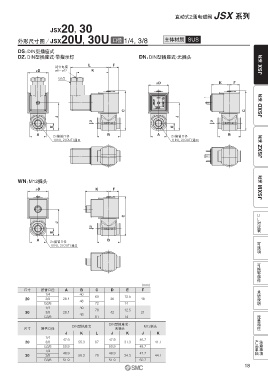

外形尺寸图／JSX20U, 30U 口径 1/4, 3/8 主体材质 SUS

DS： DIN型插座式
DZ： DIN型插座式·带指示灯 DN： DIN型插座式·无插头

L F JSX 系列
适合电缆
øD ø6～ø12 K
G1/2
øD K F

JSXD 系列

C C
J J
IN IN
E E
A 2×接管口径 B A 2×接管口径 B
JSXZ 系列
1（IN）, 2（OUT）通口 1（IN）, 2（OUT）通口

JSXM 系列
WN： M12插头
øD K F

UL
C
对应表
J
IN
E
A 2×接管口径 B 可选项可换零部件术语说明
1（IN）, 2（OUT）通口

（mm）
尺寸 接管口径 A B C D E F
1/4 40
69 12.5
20 3/8 28.1 48 36 18
G3/8 72 14
1/4 40 78 12.5
30 3/8 28.1 48 42 21 流量特性
G3/8 81 14
DIN型插座式 ·
DIN型插座式 M12插头
尺寸 接管口径 无插头
J K L J K J K
1/4 产品单独 注意事项
20 3/8 47.9 55.3 67 47.9 31.3 46.7 41.1
G3/8 50.9 50.9 49.7
1/4
30 3/8 48.9 58.3 70 48.9 34.3 47.7 44.1
G3/8 51.9 51.9 50.7
