Page 25 - 17-流体控制元件

直动式2通电磁阀 JSX 系列

JSX20, 30

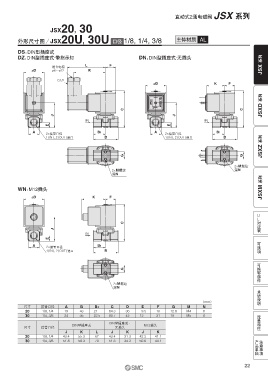

外形尺寸图／JSX20U, 30U 口径 1/8, 1/4, 3/8 主体材质 AL

DS： DIN型插座式
DZ： DIN型插座式·带指示灯 DN： DIN型插座式·无插头

L F JSX 系列
适合电缆
øD ø6～ø12 K
G1/2
øD K F

JSXD 系列

C C
J J
IN IN
E E
A B1 A B1
2×接管口径 2×接管口径
JSXZ 系列
1（IN）, 2（OUT）通口 B 1（IN）, 2（OUT）通口 B

G G

2×M螺纹
2×M螺纹 深N
深N
JSXM 系列

WN： M12插头
øD K F

UL
对应表
C
J
IN
E
可选项可换零部件术语说明
A B1
2×接管口径
1（IN）, 2（OUT）通口 B

G

2×M螺纹
深N

（mm）
尺寸 接管口径 A B B1 C D E F G M N
20 1/8, 1/4 19 43 21 64.3 36 9.5 18 12.8 M4 6 流量特性
30 1/4, 3/8 24 45 22.5 80.7 42 12 21 19 M5 8
DIN型插座式 ·
DIN型插座式 M12插头
尺寸 接管口径 无插头
J K L J K J K
20 1/8, 1/4 43.4 55.3 67 43.4 31.3 42.2 41.1 产品单独 注意事项
30 1/4, 3/8 51.8 58.3 70 51.8 34.3 50.6 44.1
