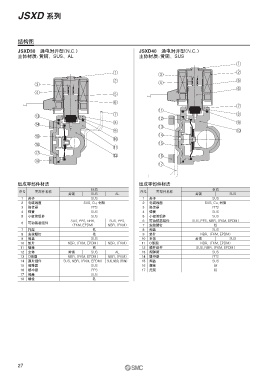

JSXD 系列

结构图

JSXD30 通电时开型（N.C.） JSXD40 通电时开型（N.C.）
主体材质：黄铜、SUS、AL 主体材质：黄铜、SUS
q
q e w

w t
e r
y
r t

y
u
!1
!3 u !2 i
!4 i !3 o
o !0
!5 !4
!0
!6 !5
!1
!7
!2 !6
!8
!7

组成零部件材质 组成零部件材质
材质 材质
序号 零部件名称 序号 零部件名称
黄铜 SUS AL 黄铜 SUS
1 夹子 SUS 1 夹子 SUS
2 电磁线圈 SUS, Cu, 树脂 2 电磁线圈 SUS, Cu, 树脂
3 限位器 PPS 3 限位器 PPS
4 弹簧 SUS 4 弹簧 SUS
5 小缸筒组件 SUS 5 小缸筒组件 SUS
SUS, PPS, NBR, SUS, PPS, 6 可动铁芯组件 SUS, PPS, NBR, （FKM, EPDM）
6 可动铁芯组件
（FKM, EPDM） NBR, （FKM） 7 安装螺钉 铁
7 托架 铁 8 阀盖 SUS
8 安装螺钉 铁 9 垫片 NBR, （FKM, EPDM）
9 阀盖 SUS 10 主体 黄铜 SUS
10 垫片 NBR, （FKM, EPDM） NBR, （FKM） 11 O形圈 NBR, （FKM, EPDM）
11 螺栓 铁 12 膜片组件 SUS, NBR, （FKM, EPDM）
12 主体 黄铜 SUS AL 13 阀弹簧 SUS
13 O形圈 NBR, （FKM, EPDM） NBR, （FKM） 14 缓冲器 PPS
14 膜片组件 SUS, NBR, （FKM, EPDM） SUS, NBR, （FKM） 15 阀盖 SUS
15 阀弹簧 SUS 16 螺栓 铁
16 缓冲器 PPS 17 托架 铁
17 阀盖 SUS
18 螺栓 铁
