P. 34
JSXD 系列

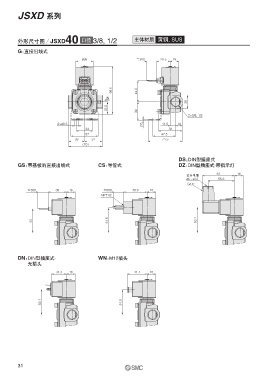

外形尺寸图／JSXD40 口径 3/8, 1/2 主体材质 黄铜, SUS
G：直接出线式
ø36 ˺300 28.5 18
99.5 44.3
IN
28
25.5
39
2×3/8, 1/2
2×ø8.5 2.6 11.5 14
34 50
57 47.5
33 37 71.5
（70）
DS： DIN型插座式
GS：带基板的直接出线式 CS：导管式 DZ： DIN型插座式·带指示灯
67 18
适合电缆
ø6～ø12 55.3
G1/2
˺300 38 18 ˺500 48.9 18
NPT1/2
50 51.6 53.1
DN： DIN型插座式· WN： M12插头
无插头
31.3 18 41.1 18
53.1 51.9
31
