零压差 先导式2通电磁阀 JSXZ 系列

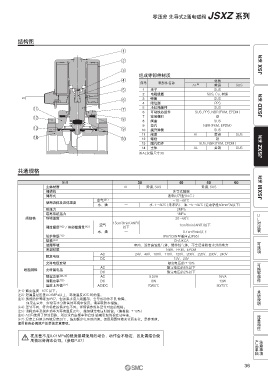

结构图

q
w JSX 系列

e
组成零部件材质
r 材质
序号 零部件名称
AL ※ 黄铜 SUS
t 1 夹子 SUS
2 电磁线圈 SUS, Cu, 树脂
y 3 弹簧 SUS
4 限位器 PPS
!1 u 5 小缸筒组件 SUS JSXD 系列
6 可动铁芯组件 SUS, PPS, NBR （FKM, EPDM）
铁
!2 i 7 8 安装螺钉 SUS
阀盖
9 垫片 NBR （FKM, EPDM）
!3 o 10 提升弹簧 SUS
11 阀盖 AL 黄铜 SUS
!4 !0 12 螺栓 铁
13 膜片组件 SUS, NBR （FKM, EPDM）
14 主体 AL 黄铜 SUS JSXZ 系列
※AL仅限尺寸30

共通规格

系列 30 40 50 60
主体材质 AL 黄铜, SUS 黄铜, SUS JSXM 系列
阀结构 先导式隔膜
阀形式 通电时开型（N.C.）
空气 注1） —10～60℃
使用流体及流体温度
水、油 — 水： 1～60℃ （未冻结）、油： —5～60℃（运动粘性50mm /s以下）
2
耐压力 2MPa
最高系统压力 1MPa UL
阀规格 环境温度 —20～60℃ 对应表
3
15cm /min （ANR）
空气 1cm /min （ANR）以下
3
阀泄漏量 注2） ／外部泄漏量 注2） 以下
3
水、油 — 0.1cm /min以下
防护等级 注3） IP67 （DIN型插座式IP65）
规格 注4） CE/UKCA 可选项可换零部件术语说明
使用环境 室内，没有腐蚀性气体、爆炸性气体，不会经常附着水分的地方
密封材质 NBR、FKM、EPDM
AC 24V、48V、100V、110V、120V、200V、220V、230V、240V
额定电压
DC 12V、24V
允许电压变动 额定电压的±10%
AC 额定电压的5%以下
线圈规格 允许漏电压
DC 额定电压的2%以下
视在功率 注5, 6） AC 9.5VA 16VA
消耗功率 注5） DC 8W 13W
温度上升值 注7） AC/DC 70/65℃ 80/75℃
注1） 露点温度—10℃以下。
注2）泄漏量是压差0.01MPa以上、环境温度20℃时的值。
注3）虽然防护等级为IP67，但如果水浸入线圈部，会导致动作不良·故障。
如果在室外、经常有水分附着的环境中使用，请采取防水措施。
注4）型号不同，符合标准的情况也不同。详情请参照各型号对应的规格。
注5）消耗功率及视在功率为环境温度20℃，施加额定电压时的值。（偏差值：±10%）
注6） AC因使用了整流回路，所以没有由频率和启动·励磁引起的视在功率差。 流量特性
注7）温度上升值为环境温度20℃，施加额定电压时的值。但因周围环境变化而变化，是参考值。
使用前务必阅读产品单独注意事项。
在压差不足0.01MPa的低流量域使用的场合，动作会不稳定，因此请结合使
用情况咨询本公司。（参照P.67） 产品单独 注意事项
