先导式2通电磁阀 JSXD 系列

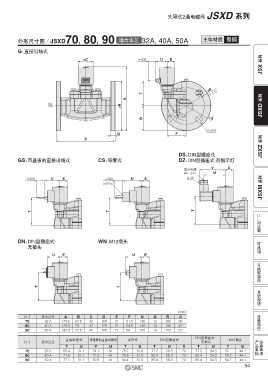

外形尺寸图／JSXD70, 80, 90 适合法兰 32A, 40A, 50A 主体材质 青铜

G：直接出线式
JSX 系列
øC ˺300 U E

øR
T P.C.D
A
IN
øN JSXD 系列

B øS

8×ø18
Q F
JSXZ 系列
D

DS： DIN型插座式
GS：带基板的直接出线式 CS：导管式 DZ： DIN型插座式·带指示灯
V E
适合电缆
ø6～ø12 U
JSXM 系列
˺300 U E ˺500 U E G1/2
NPT1/2

T T T UL
对应表

DN： DIN型插座式· WN： M12插头 可选项可换零部件术语说明
无插头
U E U E

T T

（mm）
流量特性
尺寸 适合法兰 A B C D E F N Q R S
70 32 A 173.6 67.5 42 160 21 51.5 135 12 100 36
80 40 A 179.3 70 42 170 21 54.5 140 14 105 42
90 50 A 192.3 77.5 42 180 21 59 155 14 120 52
DIN型插座式 ·
直接出线式 带基板的直接出线式 导管式 DIN型插座式 M12插头 产品单独 注意事项
尺寸 适合法兰 无插头
T U T U T U T U V T U T U
70 32 A 68.4 31.1 74.1 41 75.7 51.9 77.2 58.3 70 77.2 34.3 76 44.1
80 40 A 71.6 31.1 77.3 41 78.9 51.9 80.4 58.3 70 80.4 34.3 79.2 44.1
90 50 A 77.1 31.1 82.8 41 84.4 51.9 85.9 58.3 70 85.9 34.3 84.7 44.1
