JSXD 系列

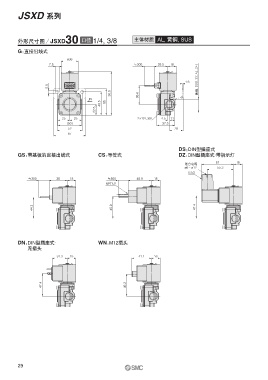

外形尺寸图／JSXD30 口径 1/4, 3/8 主体材质 AL, 黄铜, SUS
G：直接出线式
ø36
（AL:24）
7.5 ˺300 28.5 18
1.6
5.5 黄铜, SUS:22
90.8 38.6
IN
48.5 55
22.5
25 25 2×1/4, 3/8 4.5 11
（50） 37.5
52 28
67
DS： DIN型插座式
GS：带基板的直接出线式 CS：导管式 DZ： DIN型插座式·带指示灯
适合电缆 67 18
ø6～ø12 55.3
G1/2
˺300 38 18 ˺500 48.9 18
NPT1/2
44.3 45.9 47.4
DN： DIN型插座式· WN： M12插头
无插头
31.3 18 41.1 18
47.4 46.2
29
