先导式2通电磁阀 JSXD 系列

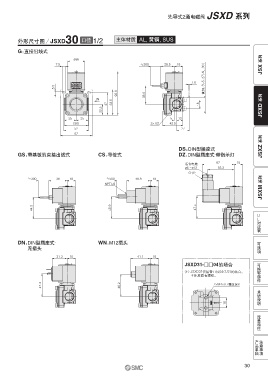

外形尺寸图／JSXD30 口径 1/2 主体材质 AL, 黄铜, SUS

G：直接出线式
ø36
（AL:30）
7.5 ˺300 28.5 18 JSX 系列

1.6
5.5 黄铜, SUS:27
90.8 38.6
IN
47 53.5 18 JSXD 系列
22.5
25 25 5 13
（50） 2×1/2 42.5
52 27
67
JSXZ 系列

DS： DIN型插座式
GS：带基板的直接出线式 CS：导管式 DZ： DIN型插座式·带指示灯

67 18
适合电缆
ø6～ø12 55.3
G1/2
JSXM 系列
˺300 38 18 ˺500 48.9 18
NPT1/2

44.3 45.9 47.4
UL
对应表

DN： DIN型插座式· WN： M12插头 可选项可换零部件术语说明
无插头

31.3 18 41.1 18
JSXD31-□□04的场合
注）JSXD31仅接管口径04（1/2）的场合，
主体底面有螺纹。
47.4 46.2 2×M4×0.7螺纹深8

18
