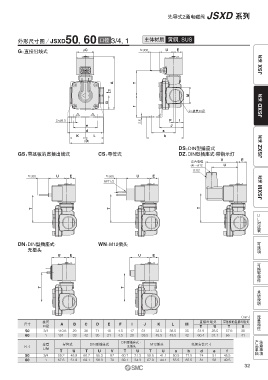

先导式2通电磁阀 JSXD 系列

外形尺寸图／JSXD50, 60 口径 3/4, 1 主体材质 黄铜, SUS

G：直接出线式 øC ˺300 U E
JSX 系列

A T
IN
JSXD 系列
M
B
f
2×接管口径

2×ø8.5 2.6 F I
e J
d a
K L b
（D）
DS： DIN型插座式 JSXZ 系列
GS：带基板的直接出线式 CS：导管式 DZ： DIN型插座式·带指示灯
适合电缆 V E
ø6～ø12 U
G1/2
˺300 U E ˺500 U E
JSXM 系列
NPT1/2

T T T
UL
对应表

可选项可换零部件术语说明
DN： DIN型插座式· WN： M12插头
无插头
U E U E

T T

流量特性
（mm）
接管 直接出线式 带基板的直接出线式
尺寸 A B C D E F I J K L M
口径 T U T U
50 3/4 110.6 29 36 71 18 4.5 17 51 32.5 38.5 35 51.9 28.5 57.6 38
60 1 131 33 42 95 21 4.5 20 59.5 45.5 49.5 42 60.4 31.1 66 41
产品单独 注意事项
DIN型插座式 ·
接管 导管式 DIN型插座式 M12插头 托架安装尺寸
尺寸 无插头
口径
T U T U V T U T U a b d e f
50 3/4 59.2 48.9 60.7 55.3 67 60.7 31.3 59.5 41.1 50.5 77.5 74 51 45.5
60 1 67.6 51.9 69.1 58.3 70 69.1 34.3 67.9 44.1 55.5 85.5 81 58 49.5
