JSXD 系列

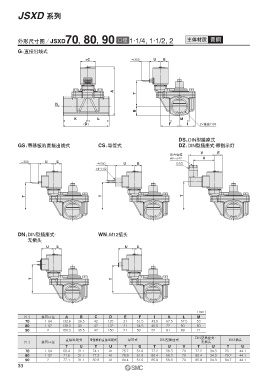

外形尺寸图／JSXD70, 80, 90 口径 1·1/4, 1·1/2, 2 主体材质 青铜
G：直接出线式
øC ˺300 U E
A
T
IN
B
K L M
（D） F I 2×接管口径
DS： DIN型插座式
GS：带基板的直接出线式 CS：导管式 DZ： DIN型插座式·带指示灯
V E
适合电缆
ø6～ø12 U
˺300 U E
˺500 U E G1/2
NPT1/2
T T T
DN： DIN型插座式· WN： M12插头
无插头
U E U E
T T
（mm）
尺寸 接管口径 A B C D E F I K L M
70 1 1/4 132.6 26.5 42 125 21 51.5 43.5 67.5 57.5 53
80 1 1/2 139.3 30 42 132 21 54.5 46.5 72 60 60
90 2 150.3 35.5 42 150 21 59 52 81 69 71
DIN型插座式 ·
直接出线式 带基板的直接出线式 导管式 DIN型插座式 M12插头
尺寸 接管口径 无插头
T U T U T U T U V T U T U
70 1 1/4 68.4 31.1 74.1 41 75.7 51.9 77.2 58.3 70 77.2 34.3 76 44.1
80 1 1/2 71.6 31.1 77.3 41 78.9 51.9 80.4 58.3 70 80.4 34.3 79.2 44.1
90 2 77.1 31.1 82.8 41 84.4 51.9 85.9 58.3 70 85.9 34.3 84.7 44.1
