零压差 先导式2通电磁阀 JSXZ 系列

JSXZ30 口径 1/4, 3/8 主体材质 SUS／黄铜／AL

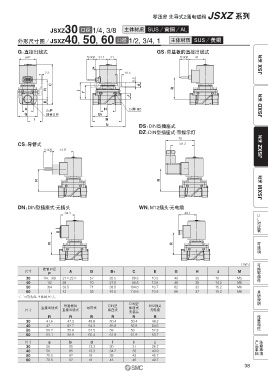

外形尺寸图／JSXZ40, 50, 60 口径 1/2, 3/4, 1 主体材质 SUS／黄铜

G：直接出线式 GS：带基板的直接出线式
JSX 系列
ø42 ˺300 31.1 21 ˺300 41
a
2.3 10.5
6.5
C d
R j R
f
J
E
A H 2×M 深5 JSXD 系列
2×P
G 接管口径 B1
i B
b
DS： DIN型插座式
DZ： DIN型插座式·带指示灯
JSXZ 系列
70
CS：导管式 58.3
˺500 51.9

JSXM 系列
R R

DN： DIN型插座式·无插头 WN： M12插头·无电缆
34.3 44.1 UL
对应表

可选项可换零部件术语说明
R R

（mm）
接管口径
尺寸 A B B1 C E G H J M
P
30 1/4、3/8 21＜22＞ 57 28.5 89.8 10.5 40 35 10 M5
40 1/2 28 70 37.5 98.5 13.8 48 35 14.2 M5
50 3/4 33.5 71 38.5 104.6 16.7 62 33 15.2 M6
60 1 42 95 49.5 110.6 19.8 66 37 19.2 M6
＜ ＞内为AL主体的尺寸。
DIN型
带基板的 DIN型 M12插头
直接出线式 导管式 插座式
尺寸 直接出线式 插座式 无电缆
无插头
流量特性
R R R R R R
30 41.6 47.3 48.9 50.4 50.4 49.2
40 47 52.7 54.3 55.8 55.8 54.6
50 50.2 55.9 57.5 59 59 57.8
60 53.1 58.8 60.4 61.9 61.9 60.7
产品单独 注意事项
尺寸 a b d f i j
30 56 85 13.3 30 31 36.7
40 56 85 13.3 34.2 35 40.9
50 70.5 92 18 39 43 45.7
60 70.5 92 18 43 45 49.7
38
