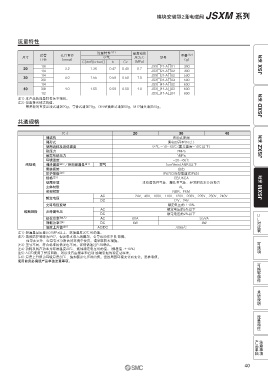

模块安装型2通电磁阀 JSXM 系列

流量特性

流量特性 注1） 最高动作
接管 孔口直径 重量 注2）
尺寸 空气 压力差 型号
口径 （mmø） （g）
3
C ［dm / （s·bar）］ b Cv （MPa）
1/8 JSX□21-A□01 300 JSX 系列
20 3.2 1.36 0.47 0.40 0.7
1/4 JSX□21-A□02 300
1/4 JSX□31-A□02 500
30 4.0 1.55 0.59 0.50 1.0
3/8 JSX□31-A□03 500
1/4 JSX□41-A□02 630
40 3/8 4.0 1.55 0.59 0.50 1.0 JSX□41-A□03 630
1/2 JSX□41-A□04 630
JSXD 系列
注1） 本产品的流量特性各不相同。
注2）是直接出线式的值。
带基板的直接出线式请加20g，导管式请加70g，DIN型插座式请加50g，M12插头请加15g。
共通规格

尺寸 20 30 40
阀结构 直动式座阀
阀形式 通电时开型（N.C.）
使用流体及流体温度 空气： —10～60℃（露点温度—10℃以下） JSXZ 系列
耐压力 2MPa
最高系统压力 1MPa
环境温度 —20～60℃
3
阀规格 阀泄漏量 注1） ／外部泄漏量 注1） 空气 1cm /min （ANR）以下
安装姿势 自由
防护等级 注2） IP67 （DIN型插座式IP65）
规格 注3） CE/UKCA
使用环境 没有腐蚀性气体、爆炸性气体、经常附着水分的地方
主体材质 AL JSXM 系列
密封材质 NBR、FKM
AC 24V、48V、100V、110V、120V、200V、220V、230V、240V
额定电压
DC 12V、24V
允许电压变动 额定电压的±10%
AC 额定电压的5%以下
线圈规格 允许漏电压 UL
DC 额定电压的2%以下
视在功率 注4,5） AC 8VA 9.5VA 对应表
消耗功率 注4） DC 6W 8W
温度上升值 注6） AC/DC 70/65℃
注1） 泄漏量是压差0.01MPa以上、环境温度20℃时的值。
注2）虽然防护等级为IP67，但如果水浸入线圈部，会导致动作不良·故障。
如果在室外、经常有水分附着的环境中使用，请采取防水措施。 可选项可换零部件术语说明
注3）型号不同，符合标准的情况也不同。详情请通过P.39确认。
注4）功耗及视在功率为环境温度20℃、施加额定电压时的值。（偏差值：±10%）
注5） AC因使用了整流回路，所以没有由频率和启动·励磁引起的视在功率差。
注6）温度上升值为环境温度20℃、施加额定电压时的值。但因周围环境变化而变化，是参考值。
使用前务必阅读产品单独注意事项。
