P. 47

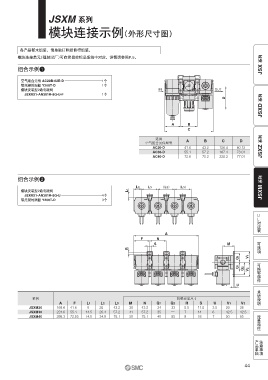

JSXM 系列
模块连接示例（外形尺寸图）
各产品都未组装。请单独订购后自行组装。
JSX 系列
模块连接单元（组装出厂）可在简易非标品系统中对应。详情请参照P.5。
组合示例q
空气组合元件 AC20B-02E-D 1个
带托架的隔板 Y200T-D 1个
模块安装型2通电磁阀 IN OUT
JSXM21-AN301R-5G-U-F 1个
JSXD 系列
D
A B
C
适用
空气组合元件型号 A B C D
AC20-D 41.6 43.2 126.4 60.12 JSXZ 系列
AC30-D 55.1 57.2 167.4 73.01
AC40-D 72.6 75.2 220.3 77.01
组合示例w
L2 L3 （L3） （L3） JSXM 系列
模块安装型2通电磁阀 L1
JSXM21-AN301R-5G-U 4个
带托架的隔板 Y200T-D 3个
UL
对应表
A
F N
可选项可换零部件术语说明
S M
R
Q1 V1
Q1 Q2 V2
U
系列 托架安装尺寸
A F L1 L2 L3 M N Q1 Q2 R S U V1 V2
JSXM20 169.6 41.6 9 20 43.2 30 43.2 24 33 5.5 11.5 3.5 29 38
JSXM30 224.6 55.1 14.5 26.4 57.2 41 57.2 35 — 7 14 6 42.5 42.5 流量特性
JSXM40 295.3 72.55 14.5 34.9 75.1 50 75.1 40 55 9 18 7 50 65
产品单独 注意事项
