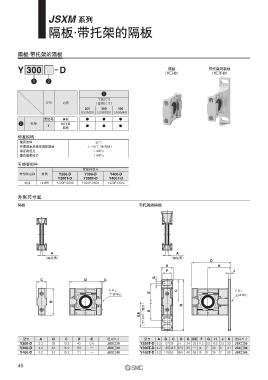

JSXM 系列
隔板·带托架的隔板
隔板·带托架的隔板
隔板
Y 300 D （Y□-D） 带托架的隔板
（Y□T-D）
q w
q
主体尺寸
记号 内容 ［适用尺寸］
200 300 400
［JSXM20］［JSXM30］［JSXM40］
无记号 隔板 ● ● ●
w 托架 带托架
T ● ● ●
隔板
标准规格
使用流体 空气
环境温度及使用流体温度 —5～60℃（未冻结）
保证耐压力 1.5MPa
最高使用压力 1.0MPa
可换零部件
零部件型号
零部件名称 材质 Y200-D Y300-D Y400-D
Y200T-D Y300T-D Y400T-D
材质 HNBR Y220P-050S Y320P-050S Y420P-050S
外形尺寸图
隔板 带托架的隔板
A A
（隔板宽） （隔板宽）
D
H K
F J
G
C D E
F.R.L. E C F.R.L.
主体中心 主体中心
B B
（仅Y300T-D除外） E
EE
型号 A B C D E 适用尺寸 型号 A B C D E EE F G H J K 适用尺寸
Y200-D 3.2 35 13.2 42 0.6 JSX□20 Y200T-D 3.2 67 29 51 24 33 11.5 5.5 15.5 3.5 30 JSX□20
Y300-D 4.2 43 16.2 53 — JSX□30 Y300T-D 4.2 85 42.5 67.5 35 — 14 7 20 6 41 JSX□30
Y400-D 5.2 51 19.2 71 — JSX□40 Y400T-D 5.2 115 50 85.5 40 55 18 9 26 7 50 JSX□40
