JSXM 系列

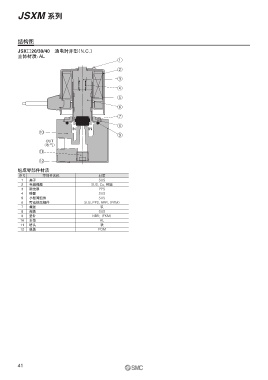

结构图

JSX□20/30/40 通电时开型（N.C.）
主体材质： AL
q
w

e

r
t

y

u
i
IN IN
!0
o
OUT
（吹气）
!1

!2
组成零部件材质
序号 零部件名称 材质
1 夹子 SUS
2 电磁线圈 SUS, Cu, 树脂
3 限位器 PPS
4 弹簧 SUS
5 小缸筒组件 SUS
6 可动铁芯组件 SUS, PPS, NBR, （FKM）
7 螺丝 铁
8 阀盖 SUS
9 垫片 NBR, （FKM）
10 主体 AL
11 堵头 铁
12 底盖 POM
