模块安装型2通电磁阀 JSXM 系列

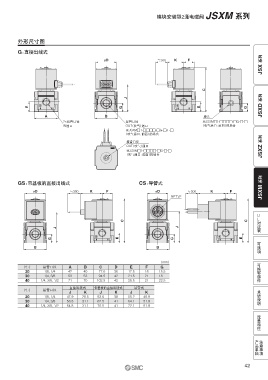

外形尺寸图

G：直接出线式
JSX 系列
øD ˺300 K F

C
JSXD 系列
J
E G E G

A B 堵头
2×接管口径 接管口径 ※JSXM□1-□□□□-□G-□-□
IN通口 OUT（吹气）通口 （吹气通口:底面）的场合
※JSXM□1-□□□□-□G-□-F-□
（吹气通口:前面）的场合
接管口径
OUT（吹气）通口 JSXZ 系列
※JSXM□1-□□□□-□G-□-□
（吹气通口:底面）的场合

JSXM 系列
GS：带基板的直接出线式 CS：导管式

øD ˺300 K F øD ˺500 K F
NPT1/2

UL
对应表
C C
J J

G E G E
可选项可换零部件术语说明
B B

（mm）
尺寸 接管口径 A B C D E F G
20 1/8, 1/4 42 40 77.6 36 17.5 18 15.5
30 1/4, 3/8 53 53 94.5 42 21.5 21 18
40 1/4, 3/8, 1/2 71 70 102.5 42 25.5 21 22.5
直接出线式 带基板的直接出线式 导管式
尺寸 接管口径
J K J K J K
20 1/8, 1/4 47.9 28.5 53.6 38 55.2 48.9
30 1/4, 3/8 56.8 31.1 62.5 41 64.1 51.9
40 1/4, 3/8, 1/2 64.8 31.1 70.5 41 72.1 51.9
