JSXM 系列

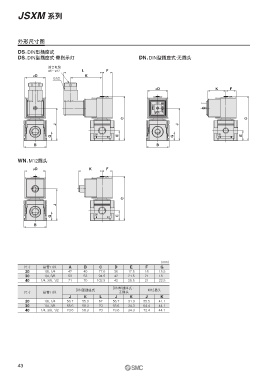

外形尺寸图

DS： DIN型插座式
DS： DIN型插座式·带指示灯 DN： DIN型插座式·无插头

适合电缆
ø6～ø12 L F
øD K
G1/2
øD K F

C C
J J

G E G E

B B

WN： M12插头
øD K F

C
J

G E
B

（mm）
尺寸 接管口径 A B C D E F G
20 1/8, 1/4 42 40 77.6 36 17.5 18 15.5
30 1/4, 3/8 53 53 94.5 42 21.5 21 18
40 1/4, 3/8, 1/2 71 70 102.5 42 25.5 21 22.5
DIN型插座式 ·
DIN型插座式 M12插头
尺寸 接管口径 无插头
J K L J K J K
20 1/8, 1/4 56.7 55.3 67 56.7 31.3 55.5 41.1
30 1/4, 3/8 65.6 58.3 70 65.6 34.3 64.4 44.1
40 1/4, 3/8, 1/2 73.6 58.3 70 73.6 34.3 72.4 44.1

43
